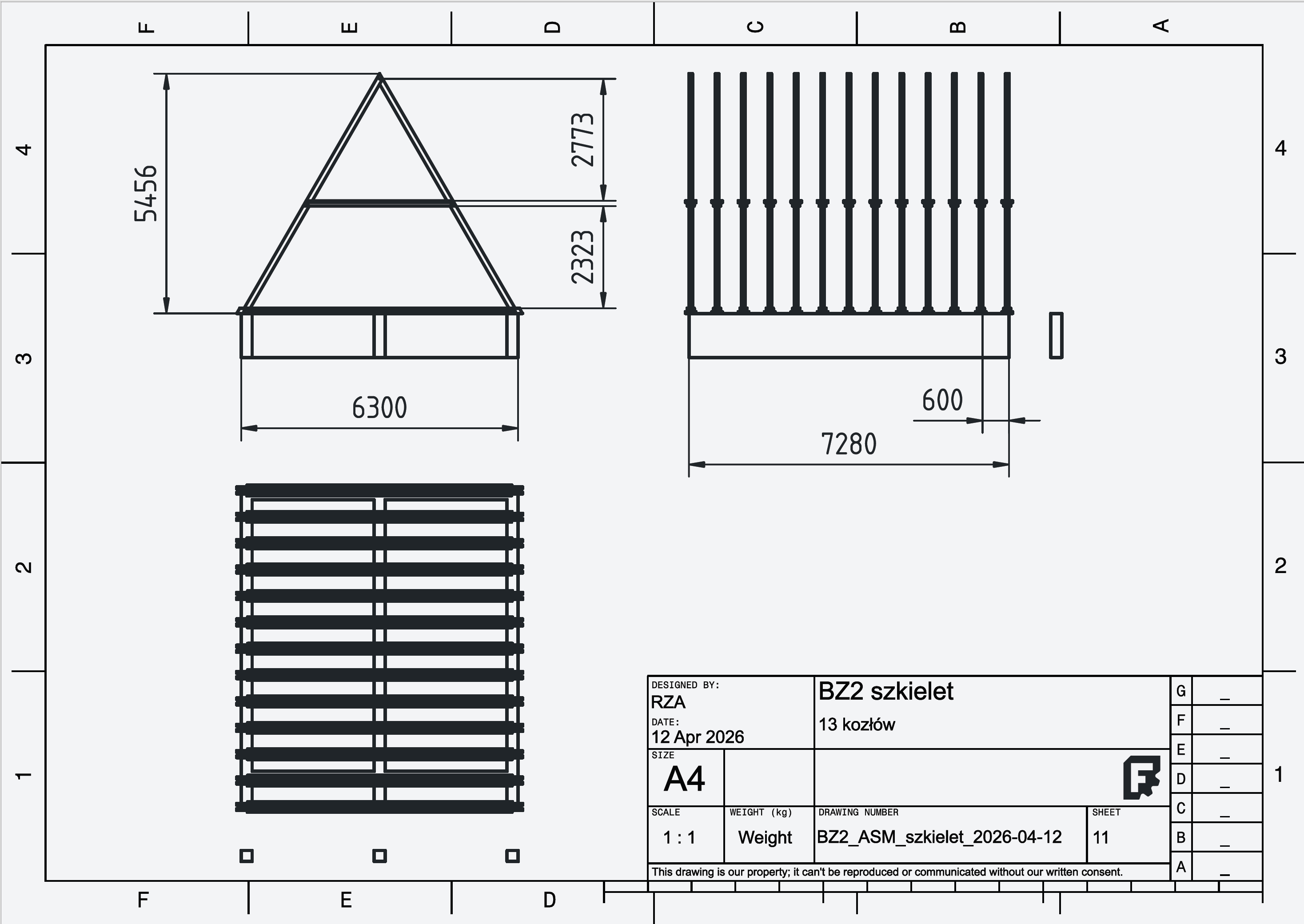

Szkielet

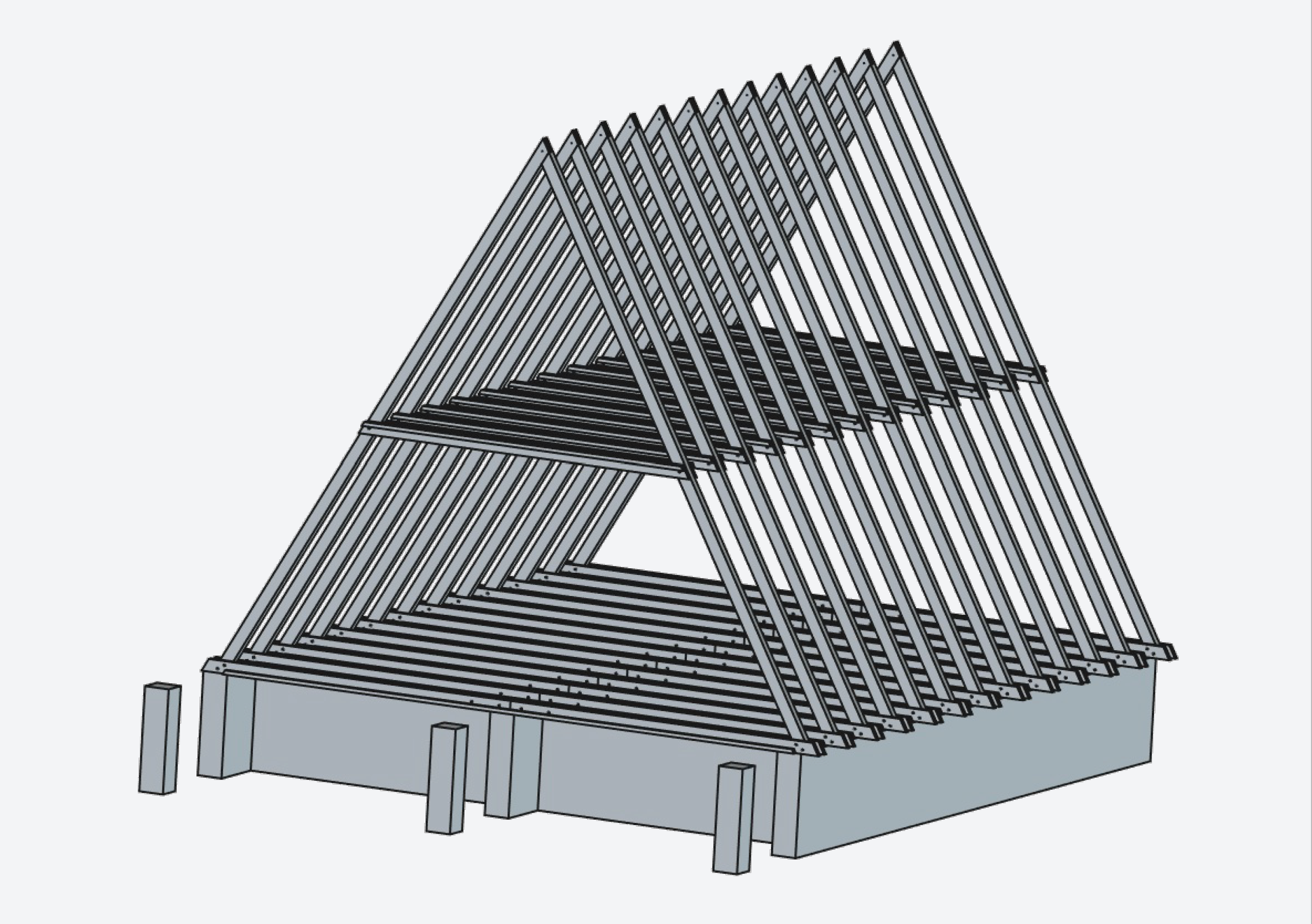

Szkielet składa się z:
- 13 trójkątów ("kozłów"),
- połączonych ze sobą konstrukcją obu połaci dachu, konstrukcją podłogi parteru oraz piętra.
- Nie stosuje się płatwi.

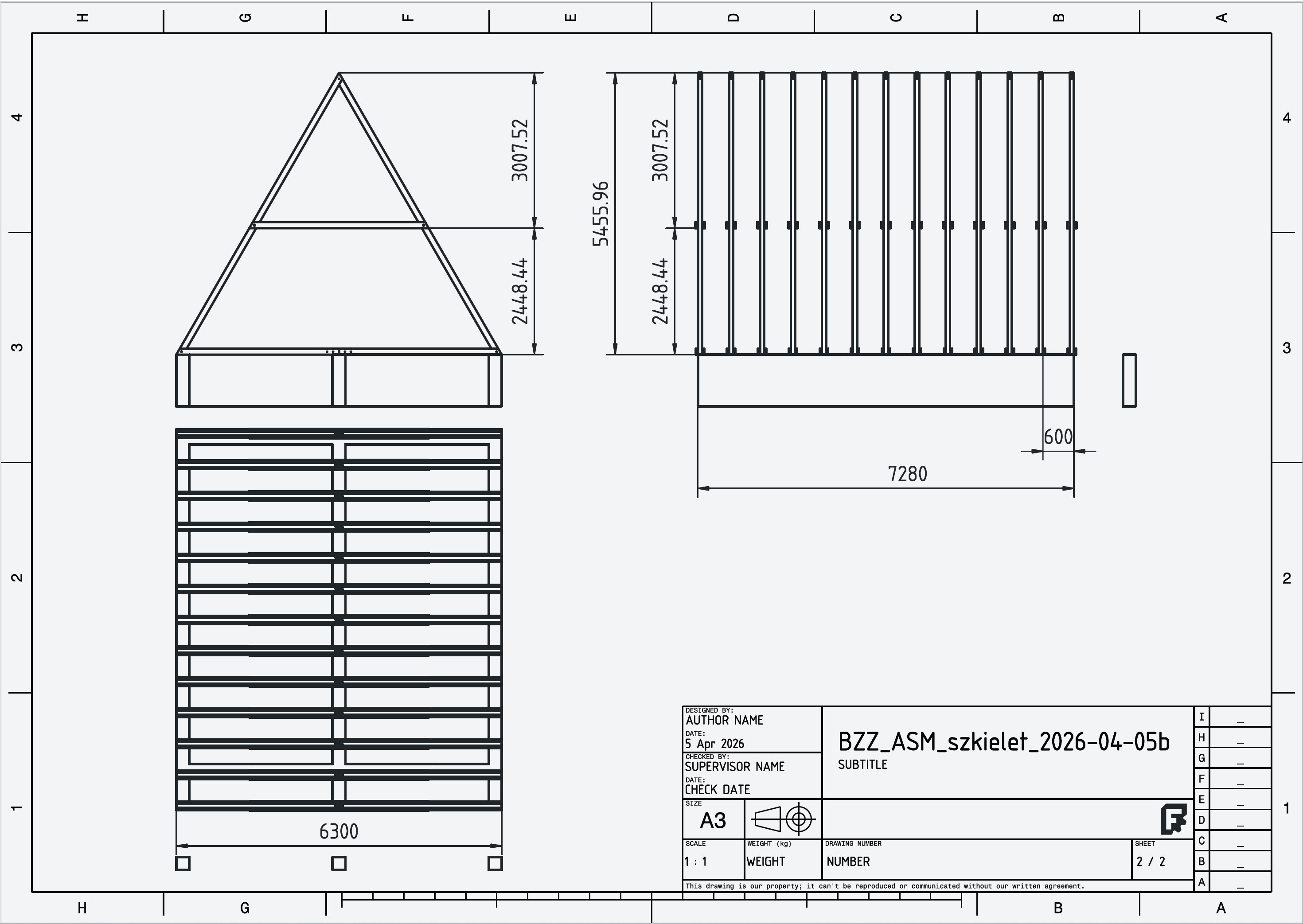

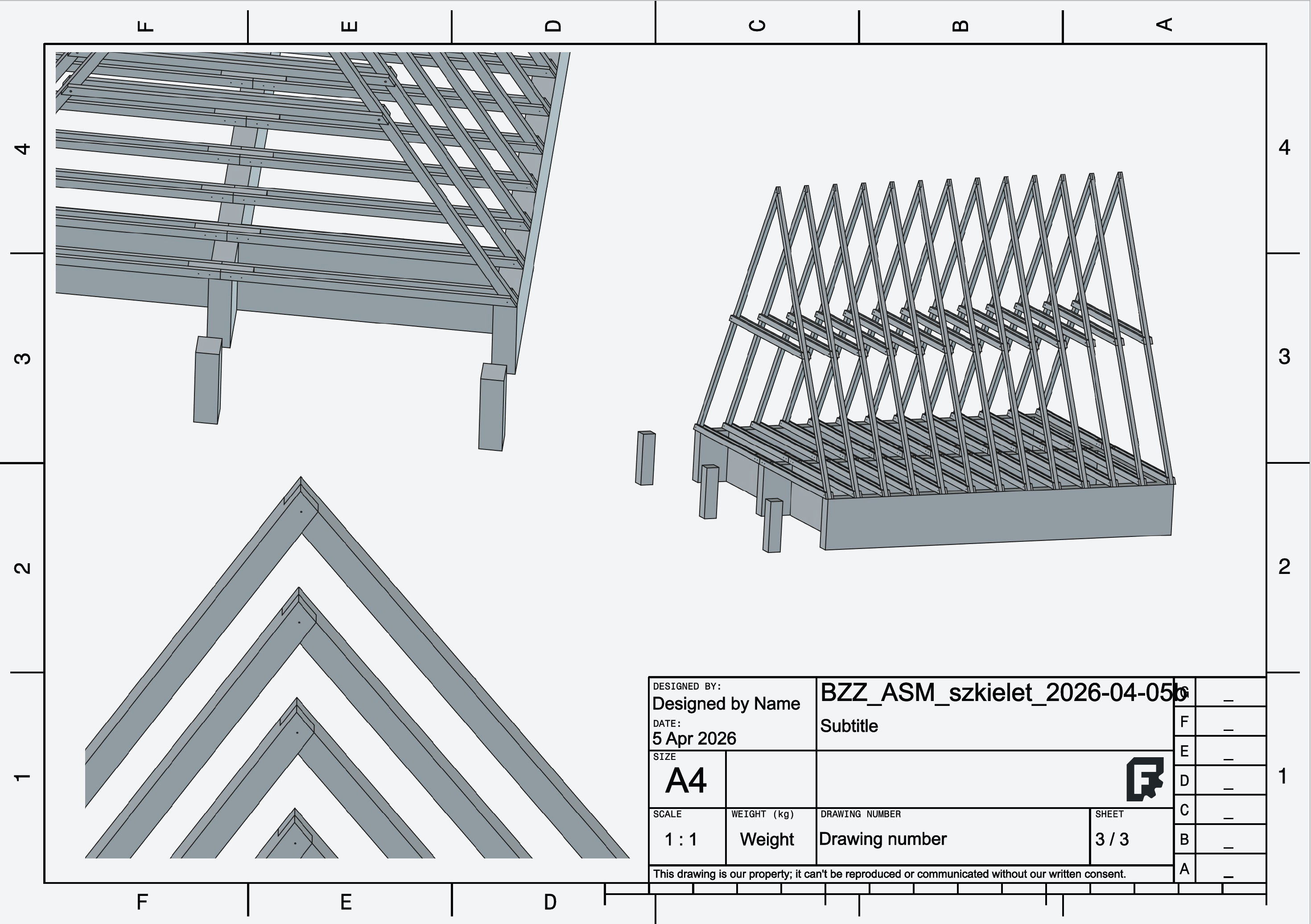

Cały szkielet
9 kozłów jest "pełnych", dwa skrajne oraz dwa graniczące ze schodami są "niepełne".

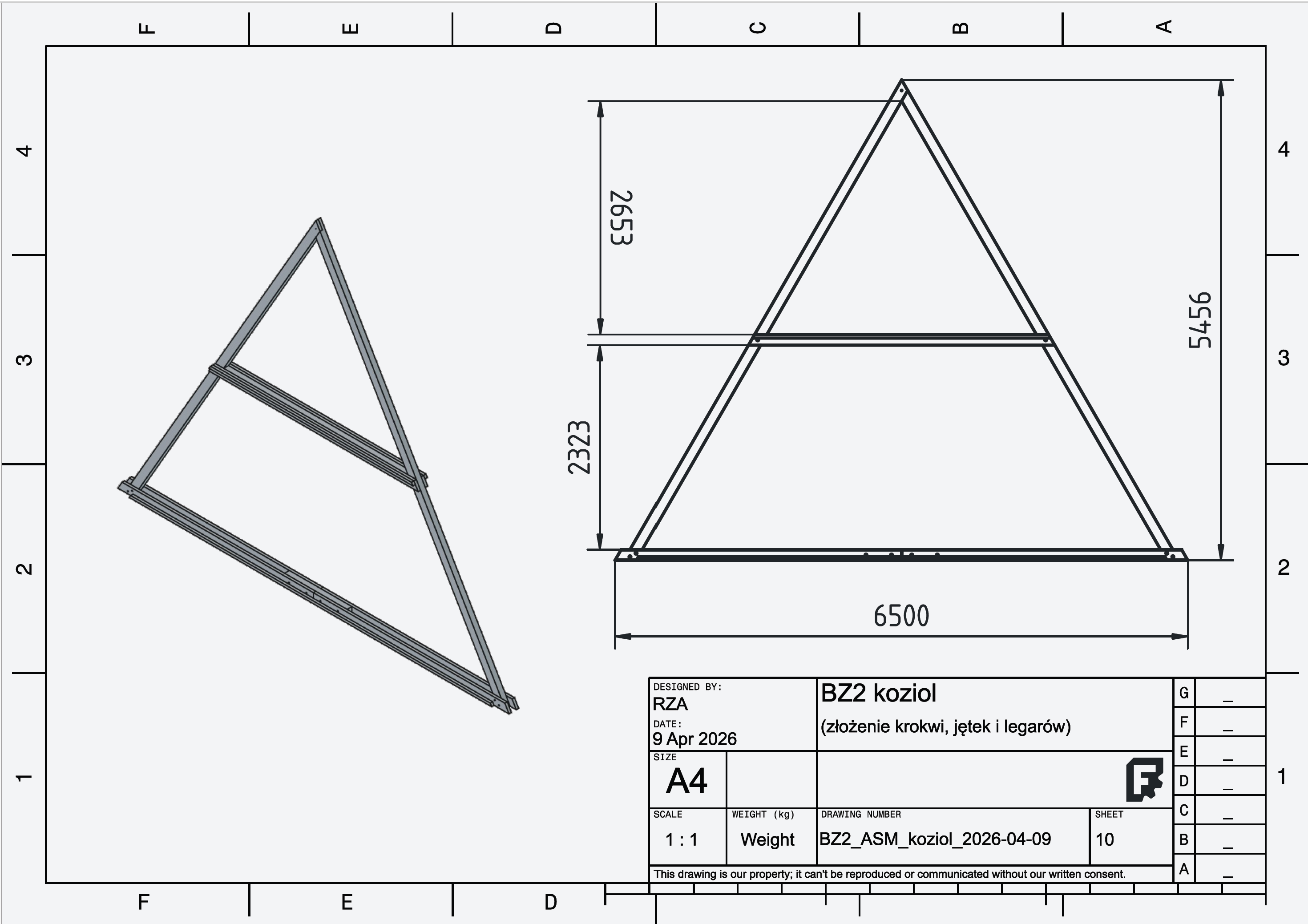

Kozioł (trójkąt)
Kozioł jest trójkątem o boku 6.3 m (z lekko przedłużoną w obie strony podstawą).
Składa się z:
- dwóch krokwi połączonych ze sobą na górze "na zakładkę" pojedyńczą śrubą,
- jednego złożenia jętek ("łódeczki"), przykręconego do krokwi (blisko połowy ich dłuości) pojedyńczymi śrubami oraz
- jednego złożenia legarów ("łódki"), przykręconego do krokwi (na dolnych ich końcach) parami śrub.
Złożenia legarów wystają po 10 cm poza trójkąt tworząc podtrzymanie poszycia dachu.

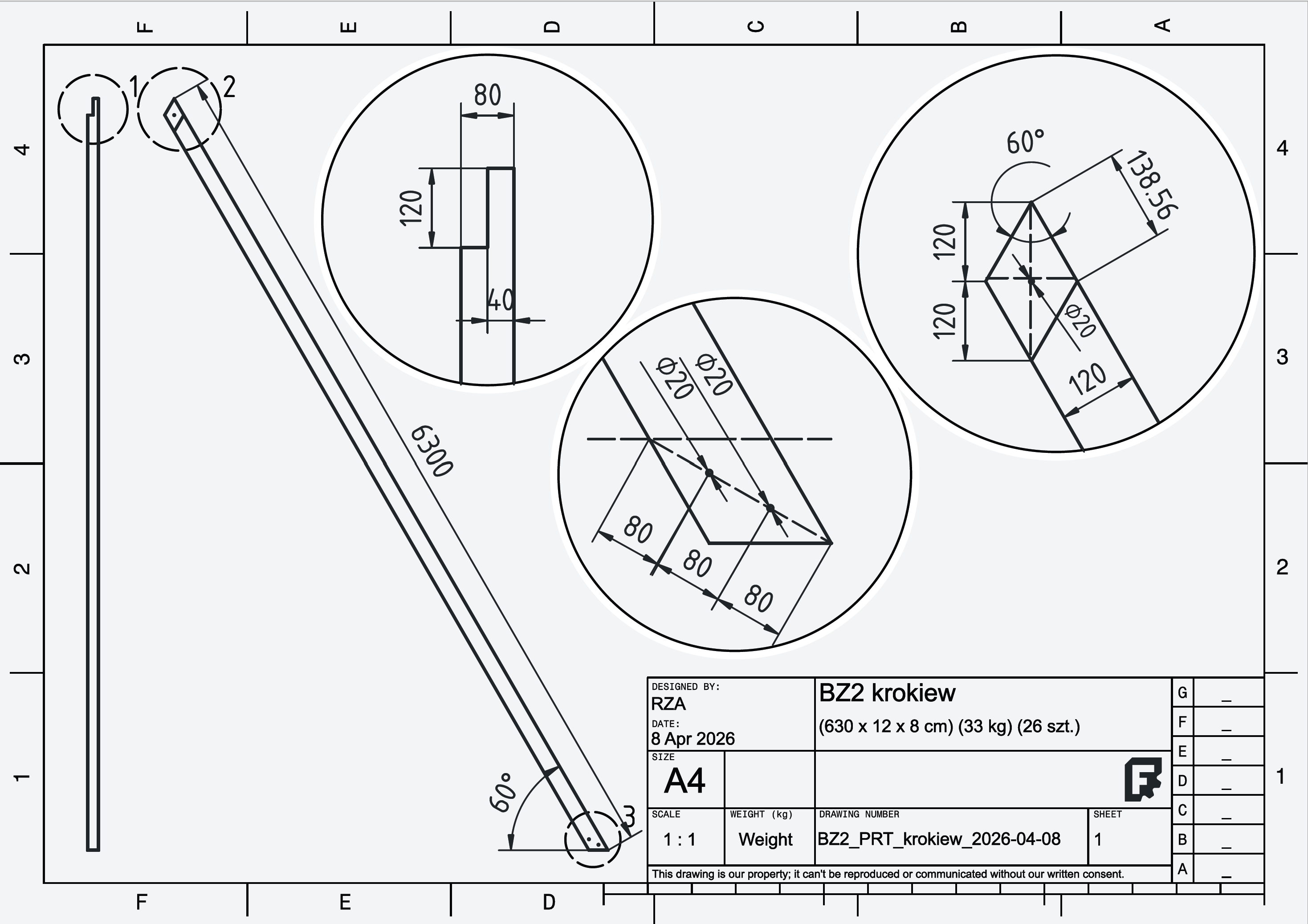

Krokiew
Każda z 26 krokwi jest pojedyńczym elementem (bez łączeń), idzie przez całą wysokość połaci dachu.

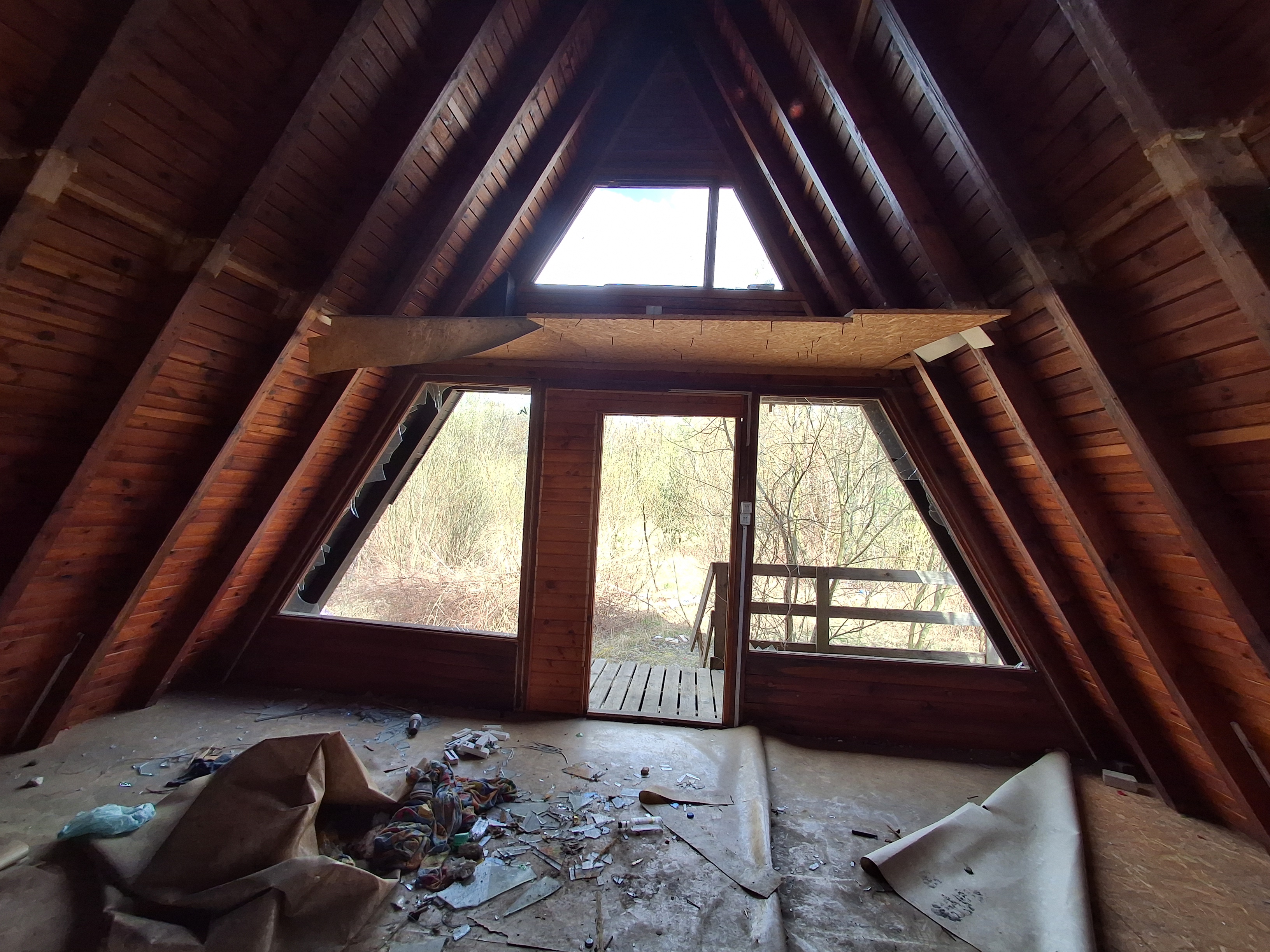

Częściowo rozebrany domek odsłania krokwie idące przez całą wysokość połaci dachu (bez łączeń w normalnie niewidocznym miejscu stropu).

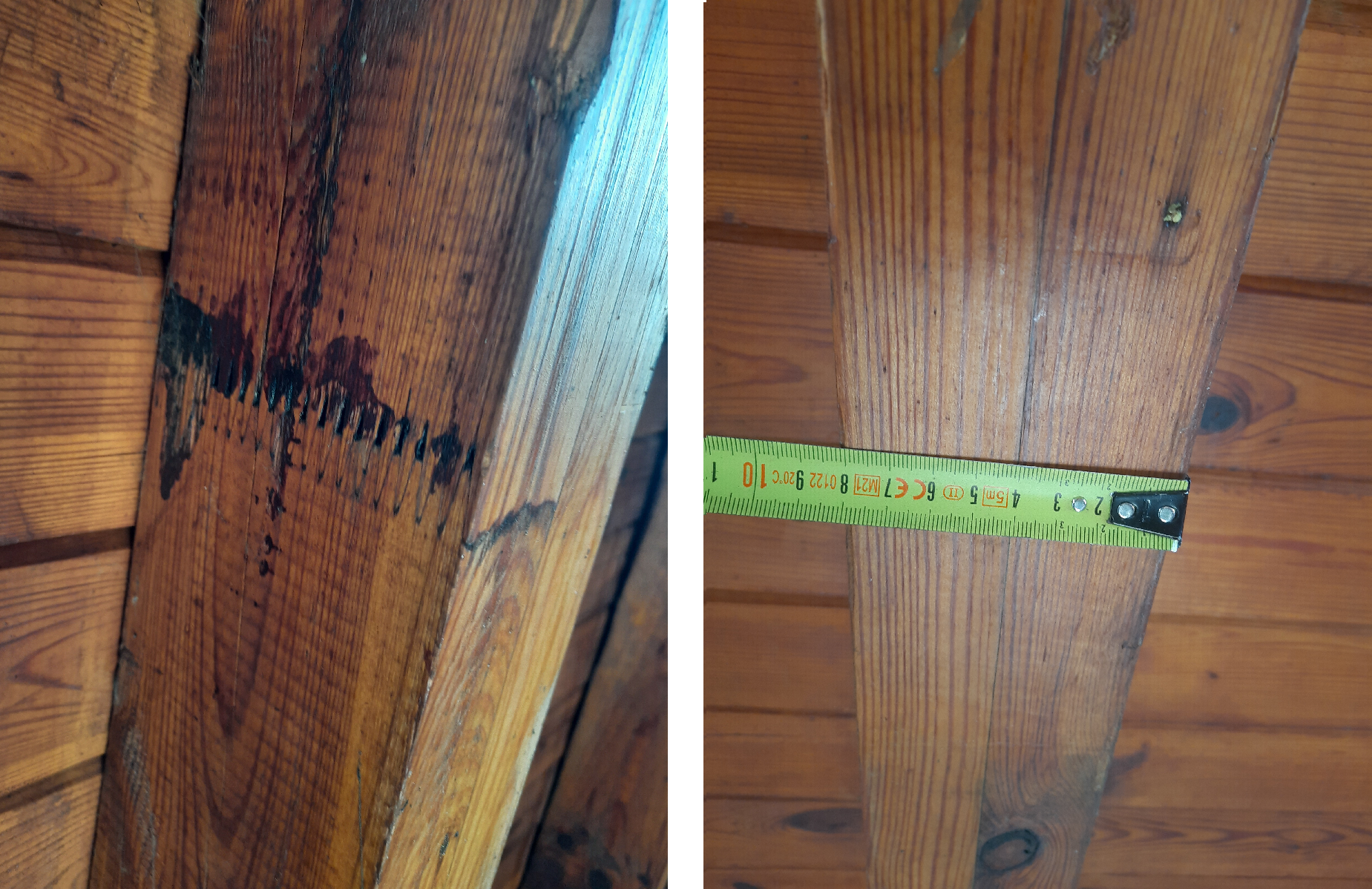

Widoczne na krokwiach ewentualne łączenia (poprzeczne lub wzdłużne) są jedynie cechą gotowego materiału, a nie częścią konstrukcji szkieletu.

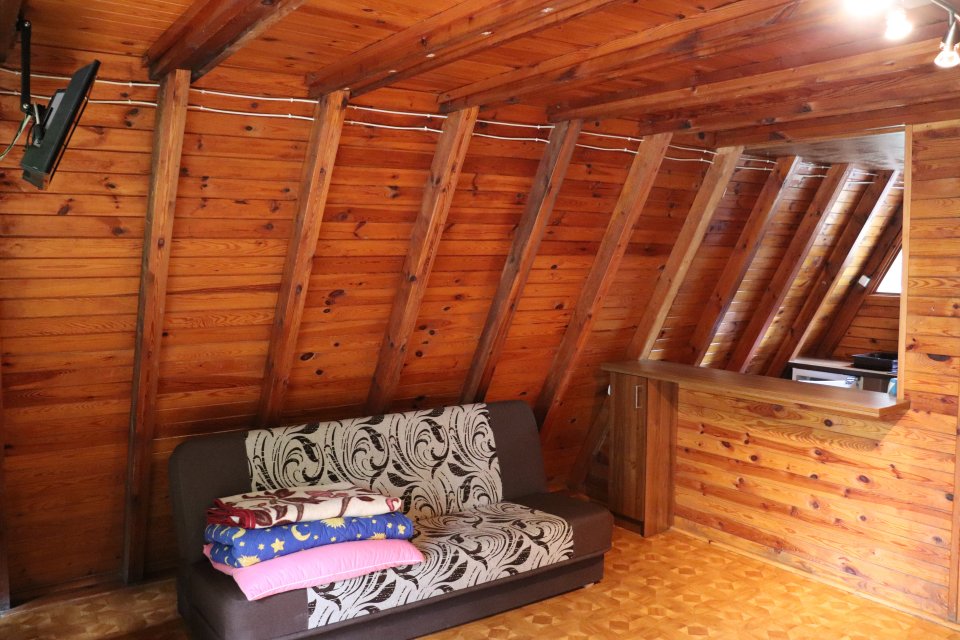

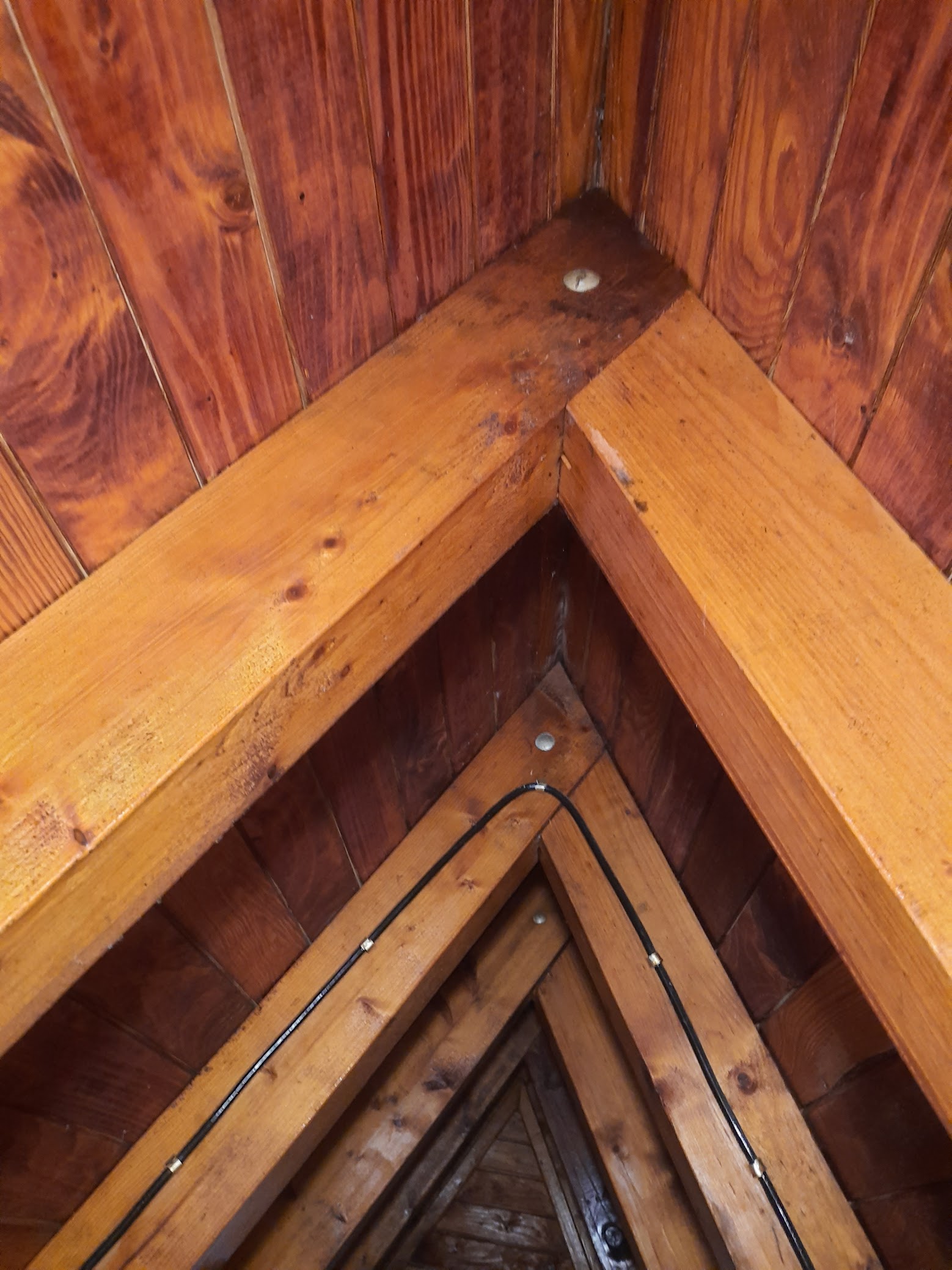

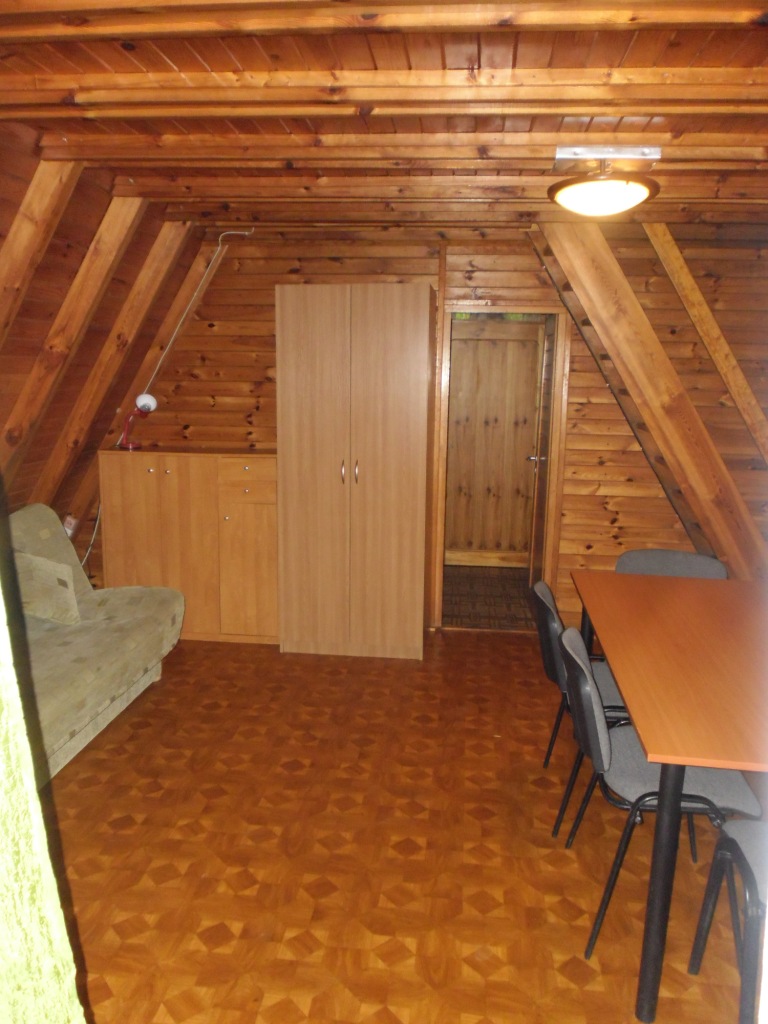

Łączenie się krokwi ze sobą na szczycie kozła jest normalnie widoczne w pokojach na piętrze - na zakładkę, pojedyńczą śrubą.

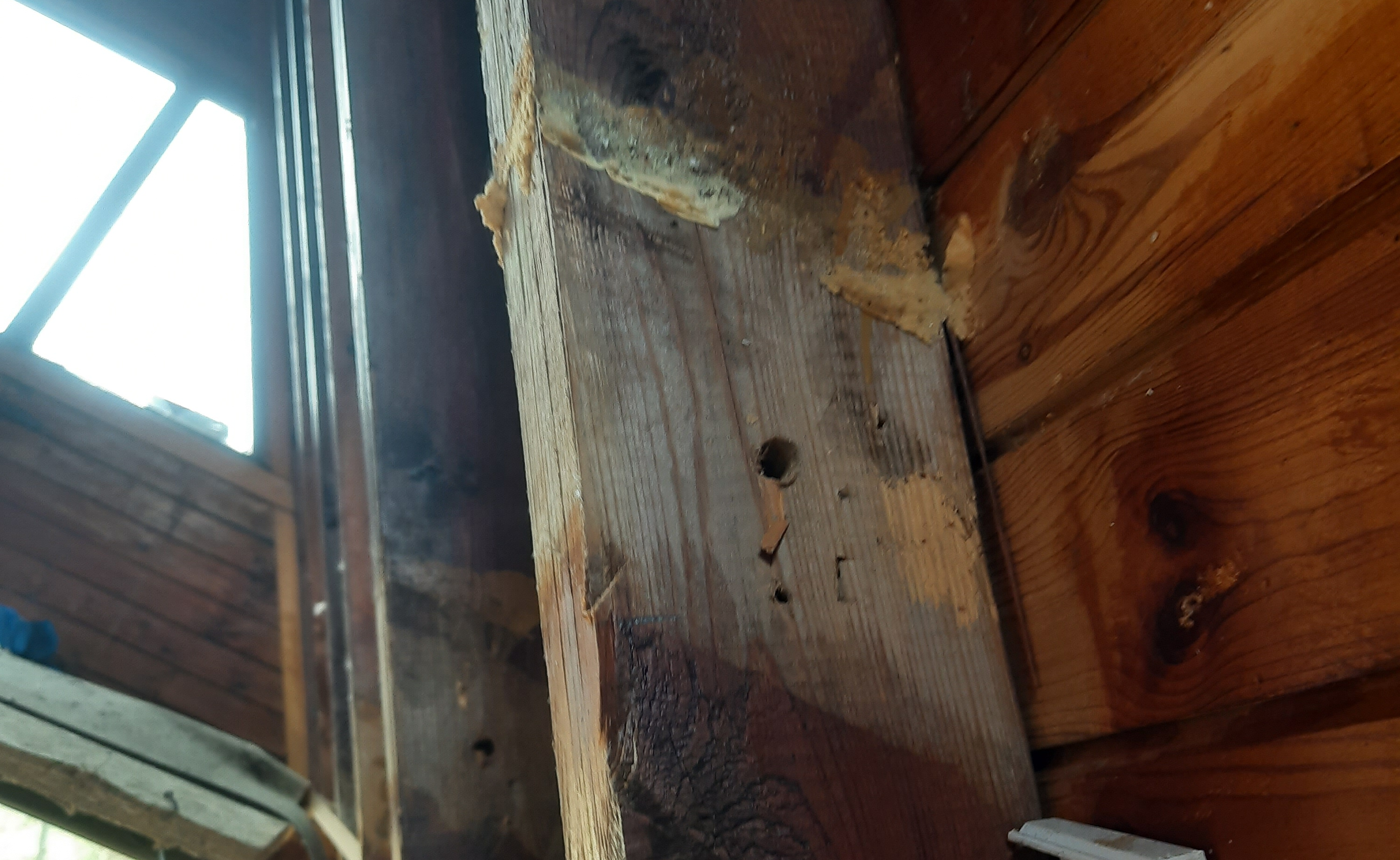

Częściowo rozebrany domek odsłania miejsce łączenia jętek z krokwiami - na pojedyńcze śruby.

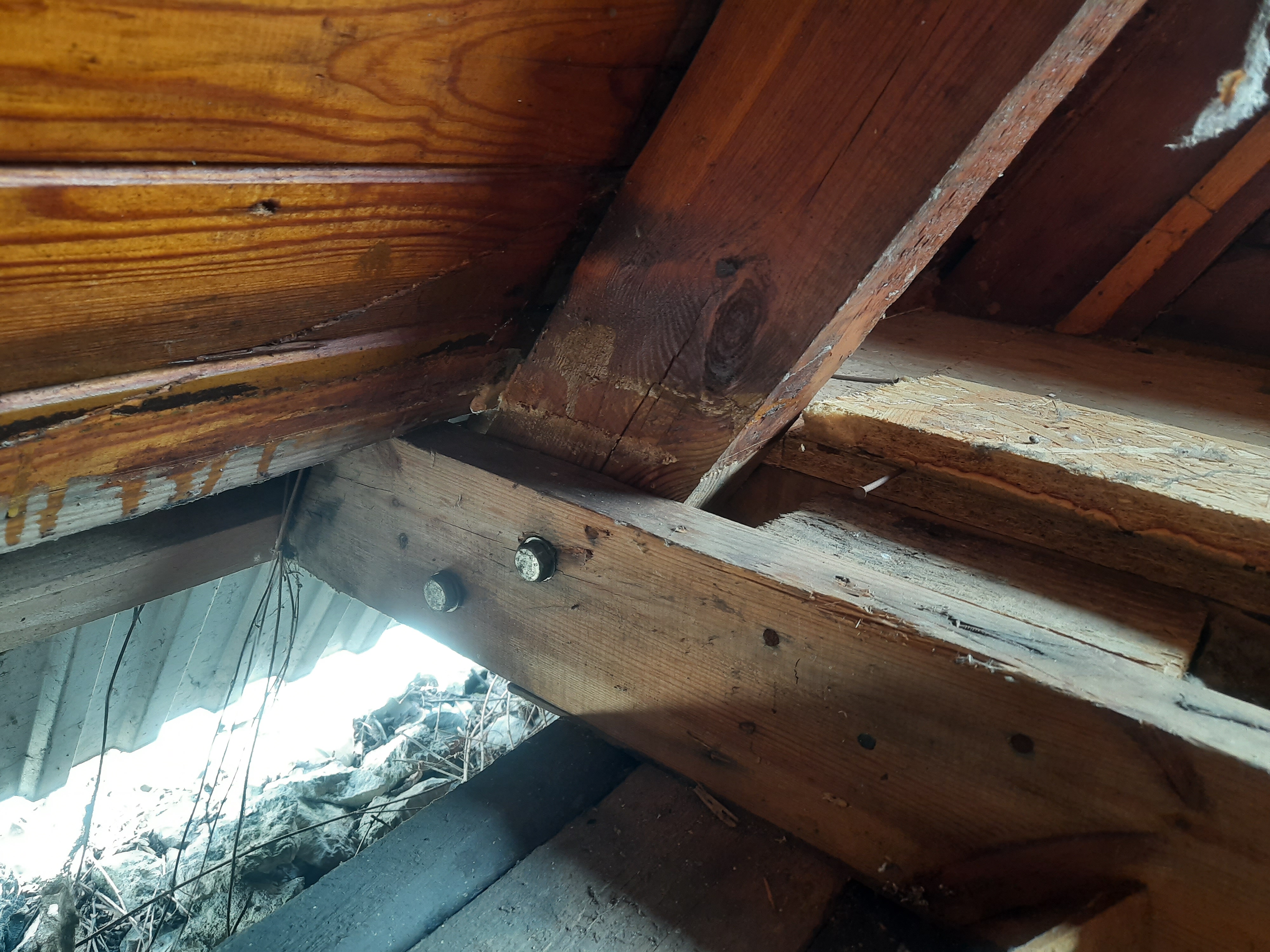

Odsłania też miejsce łączenia legarów z krokwiami - na pary śrub.
Widoczne jest także wystawanie legarów poza obrys trójkąta równobocznego, aby podtrzymać poszycie dachu.
Złożenie jętek
Złożenie jętek ("łódeczka") składa się z:
- Części środkowej ("wypełnienia" - szerokości krokwi, schowanej głębiej tworząc właśnie charakterystyczną "łódeczkę") będącej tylko wypełnieniem, bez funkcji nośnej.
- Części nośnych (dwóch równoległych jętek) obejmujących krokwie z obu stron.
- Części zewnętrznych (listewek) podtrzymujących boazerię sufitu.

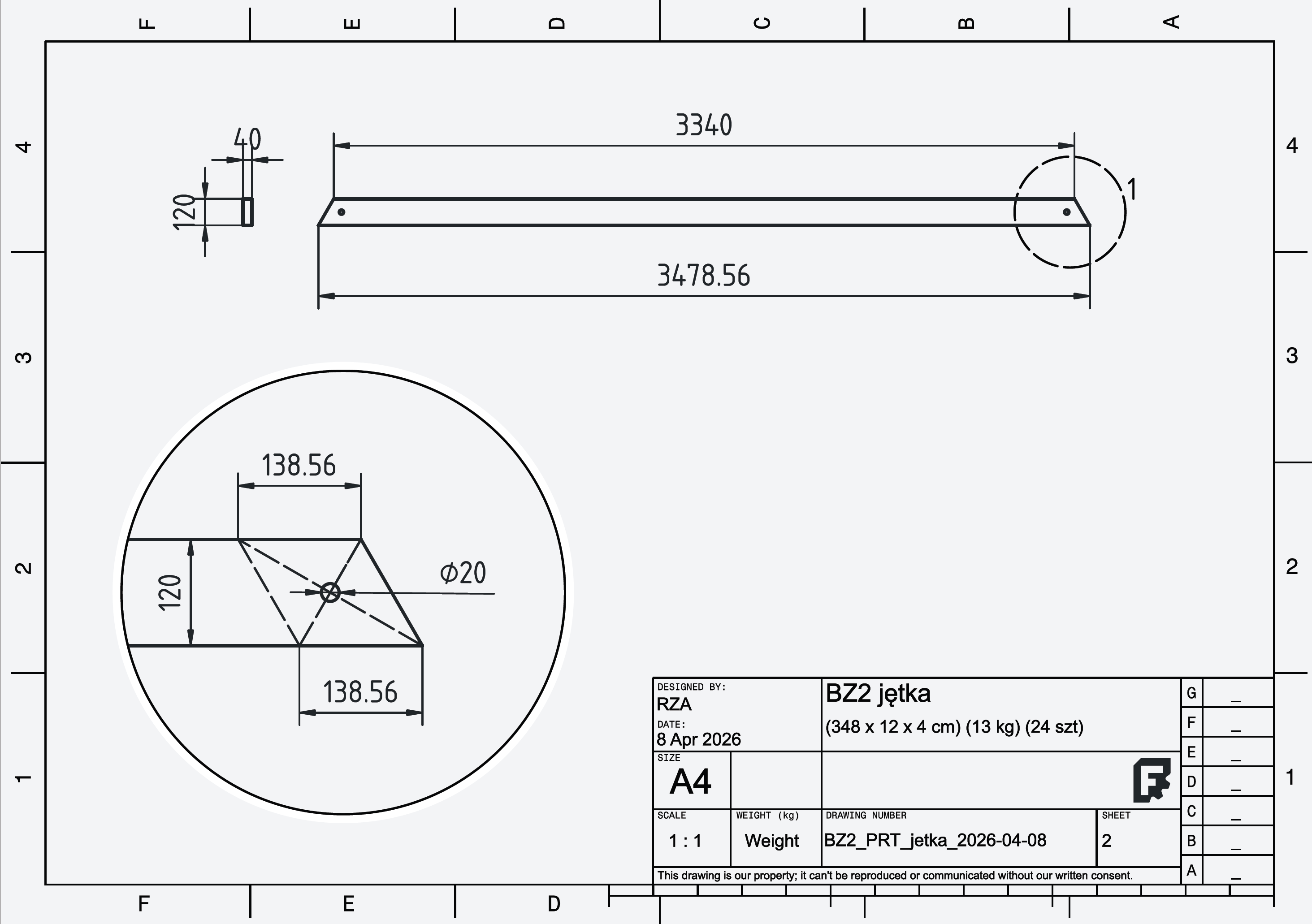

Jętka (strop)
Nośny element złożenia jętek (nośny element "łódeczki").

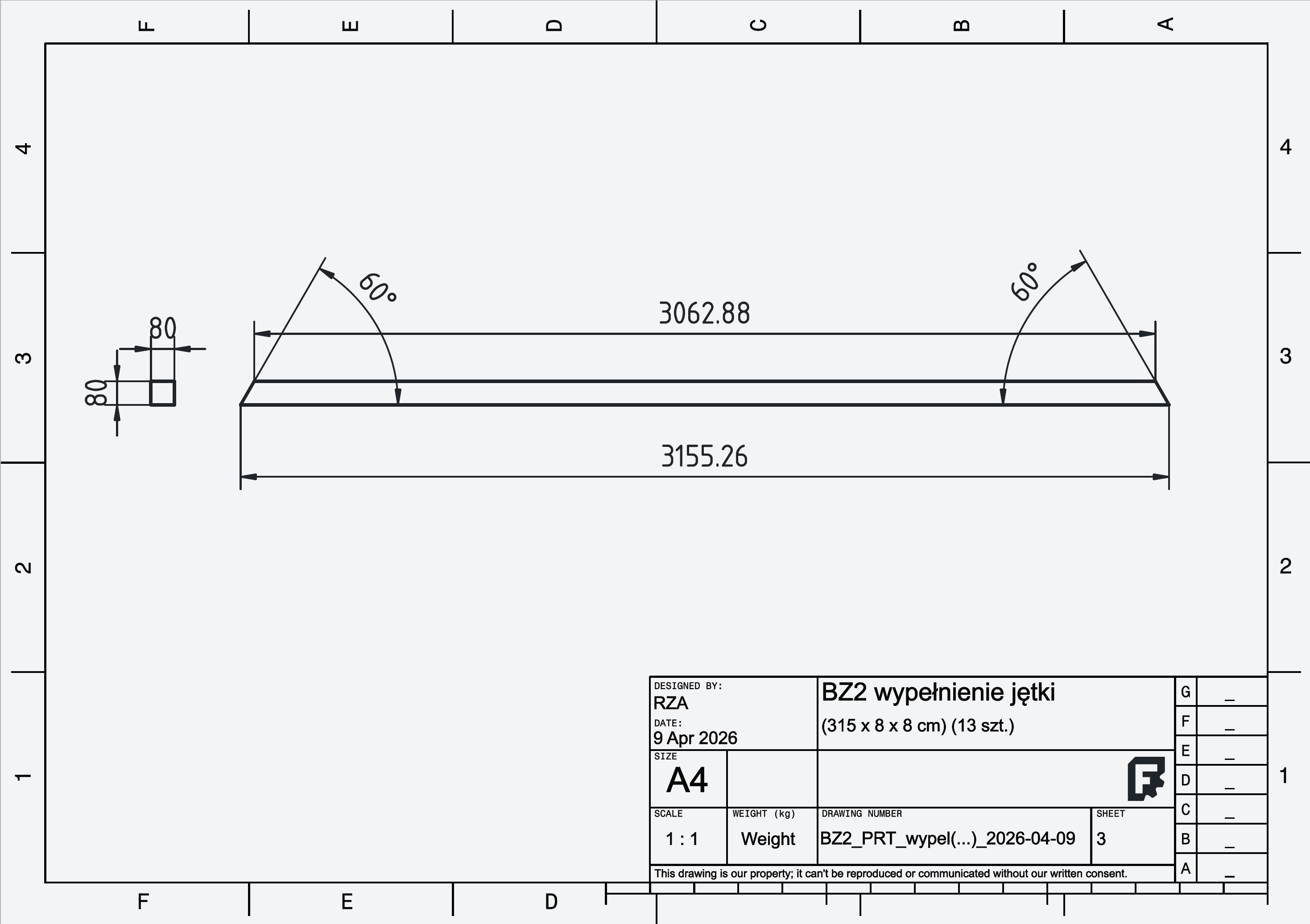

Wypełnienie (jętek)
Pomiędzy jętkami, niższe od nich, stanowi "dno" charakterystycznej "łódeczki".

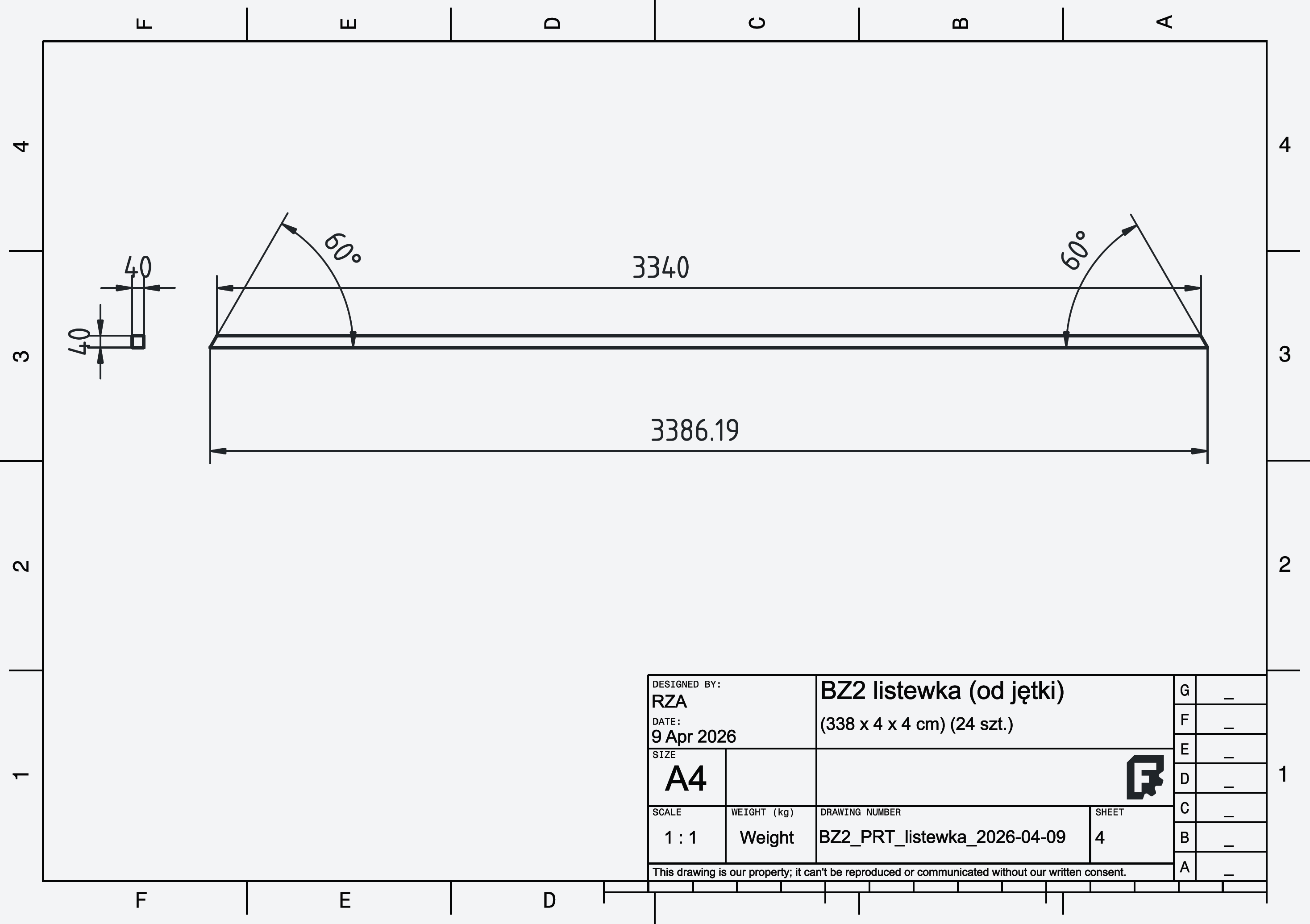

Listewka (jętek)
Podtrzymywanie boazerii sufitu. Nie musi być w jednym kawałku, podana jest całkowita długość.

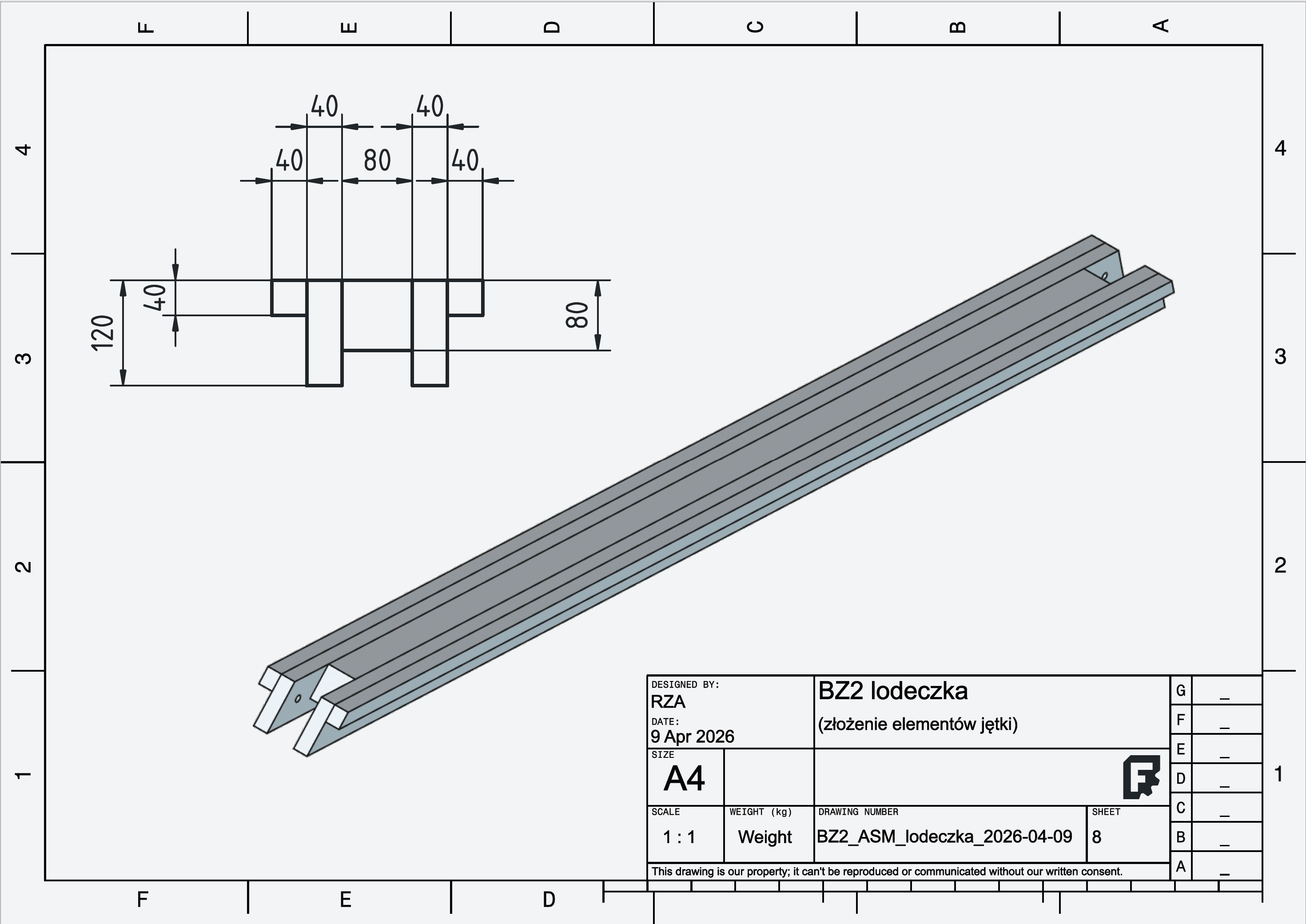

Poniżej cała "łódeczka" złożona.

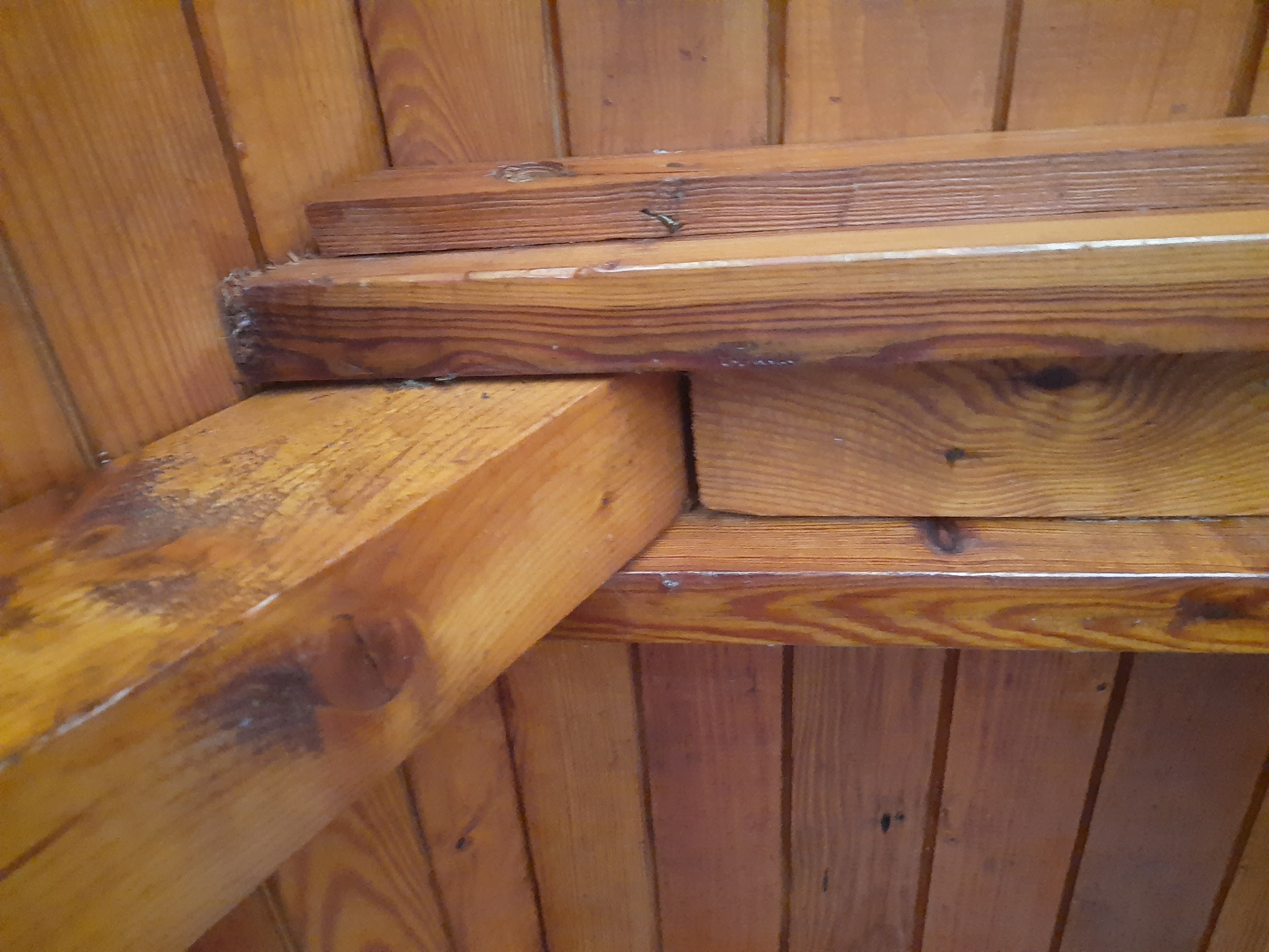

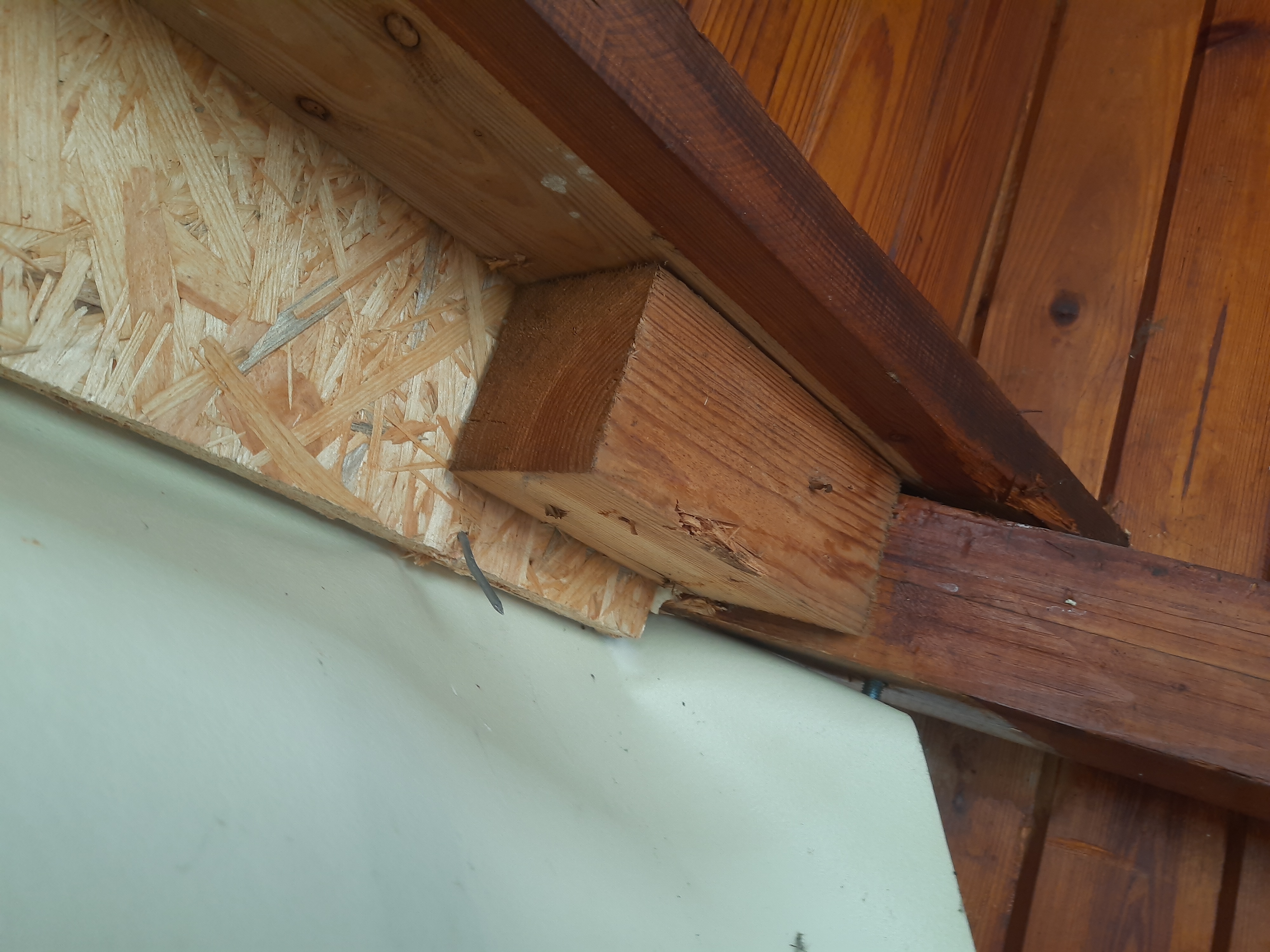

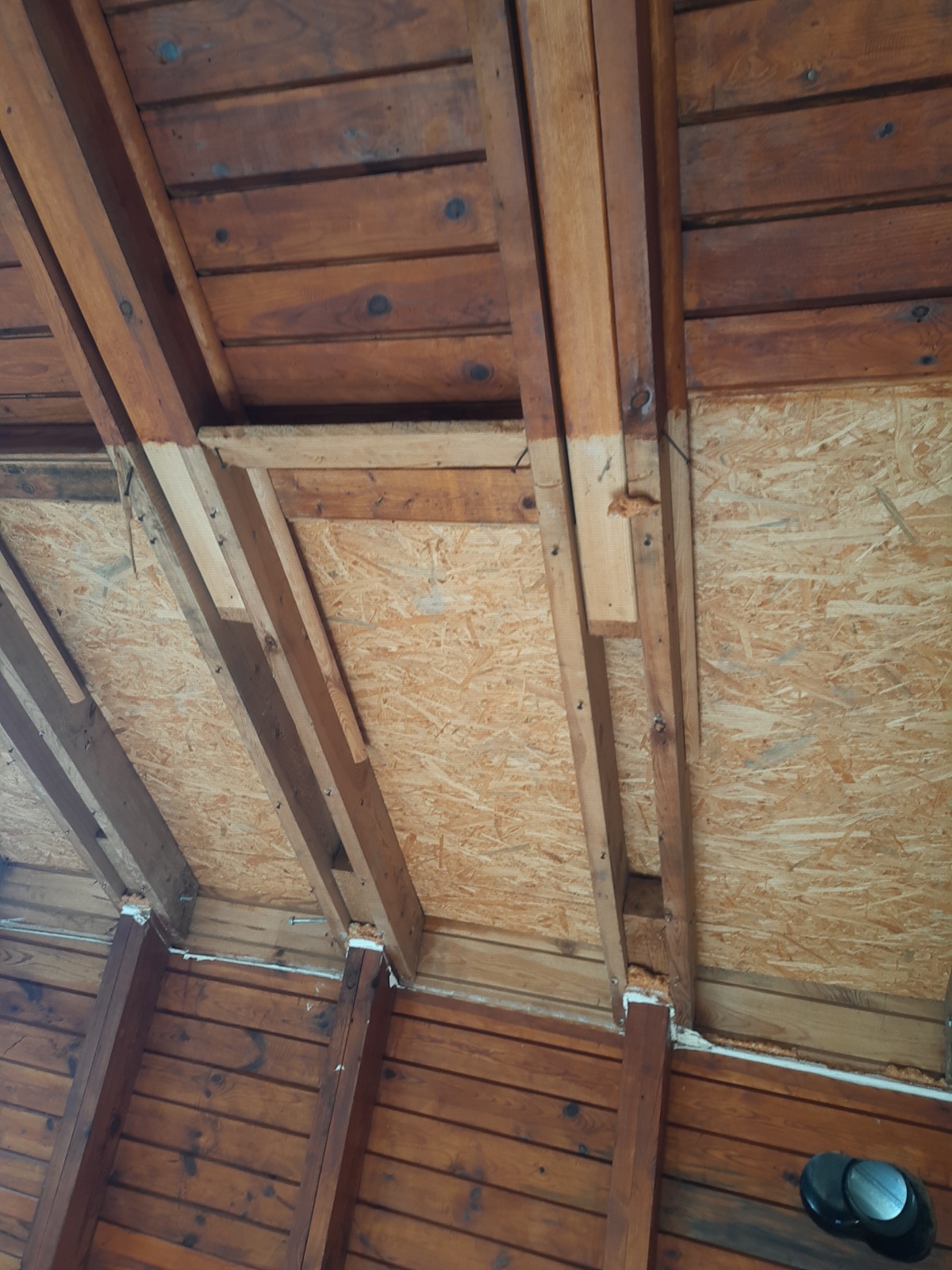

Łódeczka rozłożona:
- na środku tylko wypełnienie (klocek),
- po prawej faktyczna jętka (polakierowana tylko tam gdzie wystaje poza część środkową - to jest jeden element, na zdjęciu może wyglądać myląco),
- po lewej stronie jętka zdemontowana,
- na jętce leży podłoga pięterka z płyt OSB.

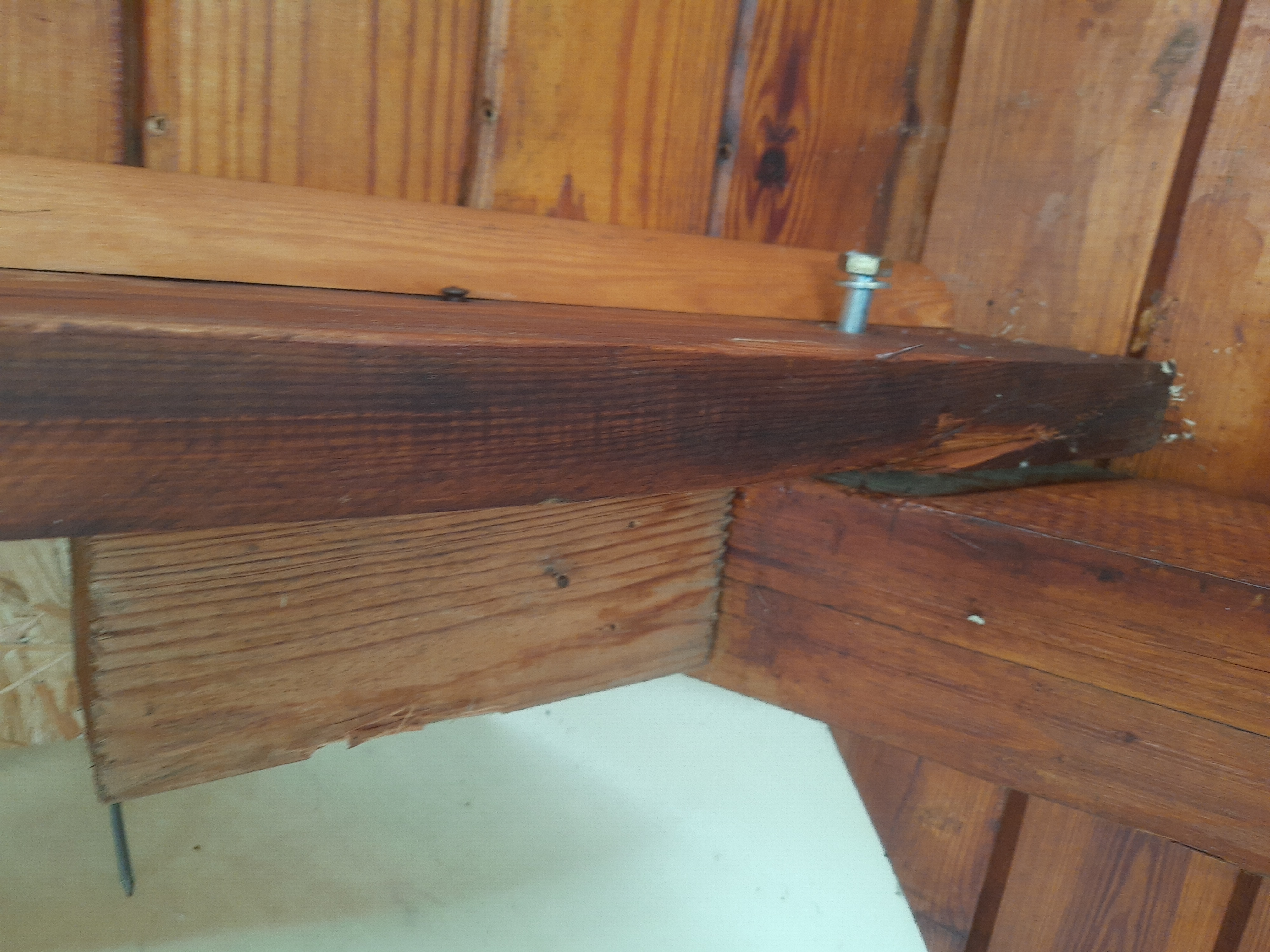

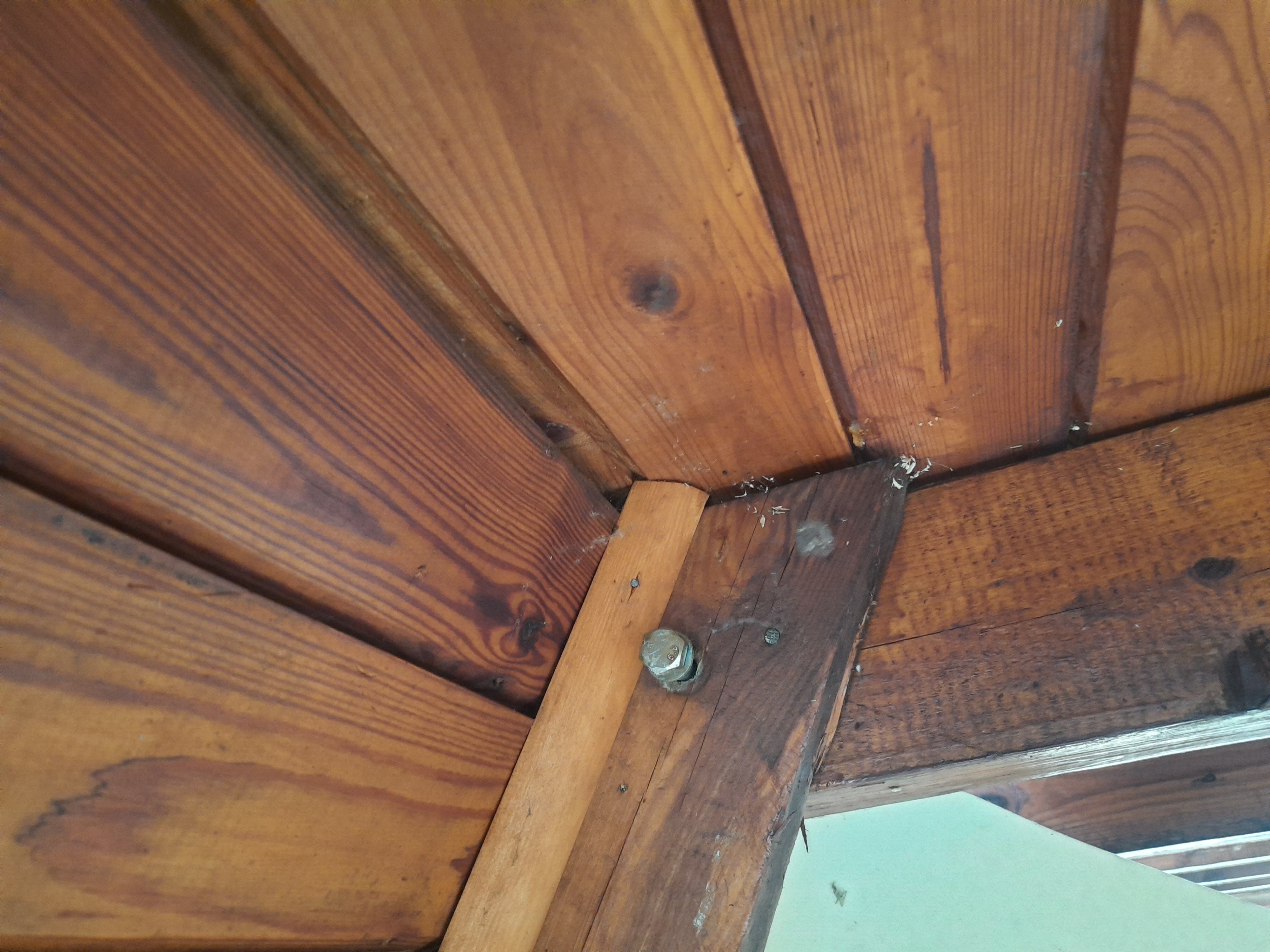

Zdjęcie dowodzące, że śruba łączy tylko krokiew z dwiema jętkami, a omija wypełnienie i listewkę.
Listewki (jaśniejsze nad śrubą). Bywają zaokrąglone.

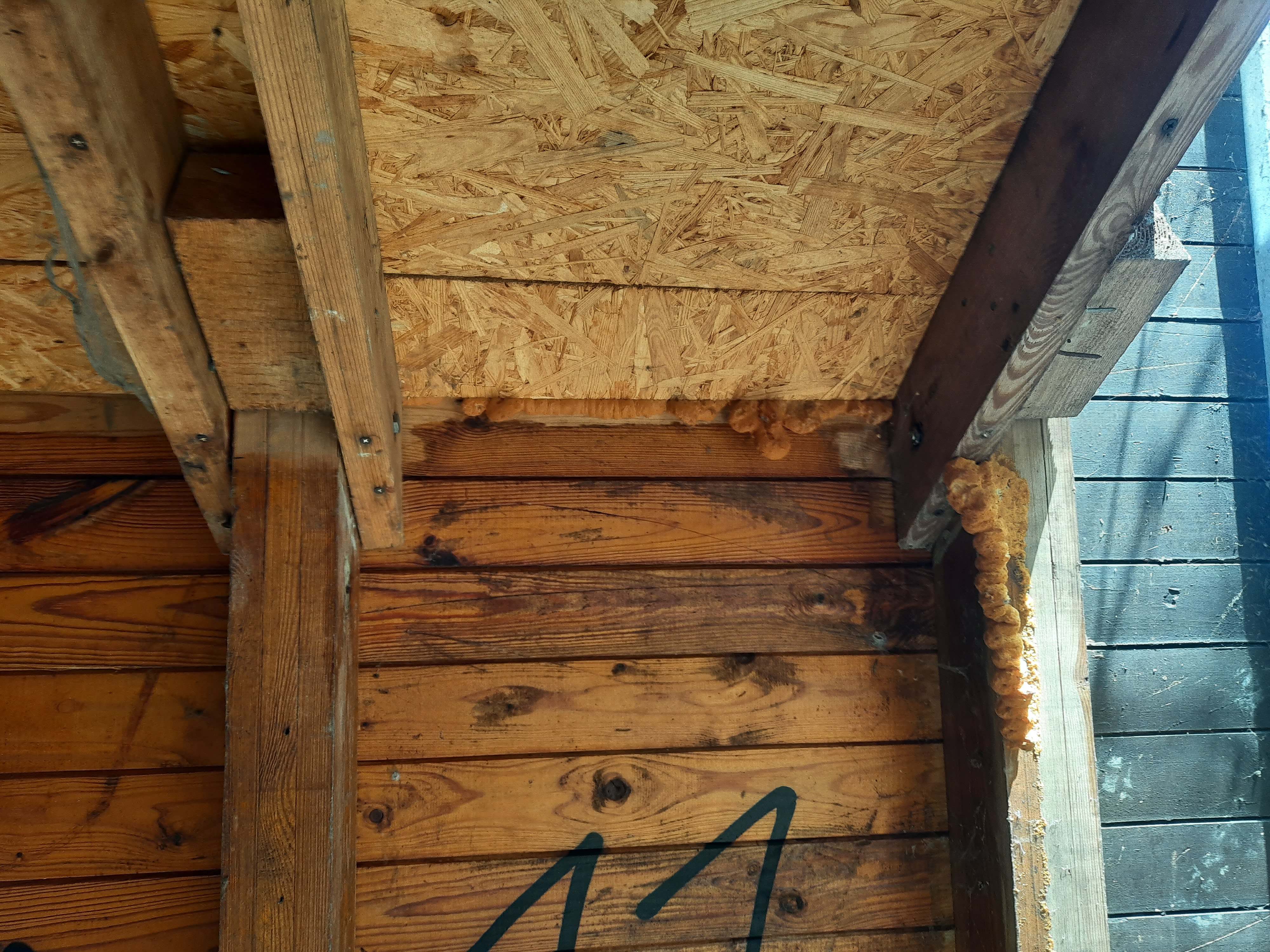

Bez listewek odsłoniłaby się podłoga piętra.

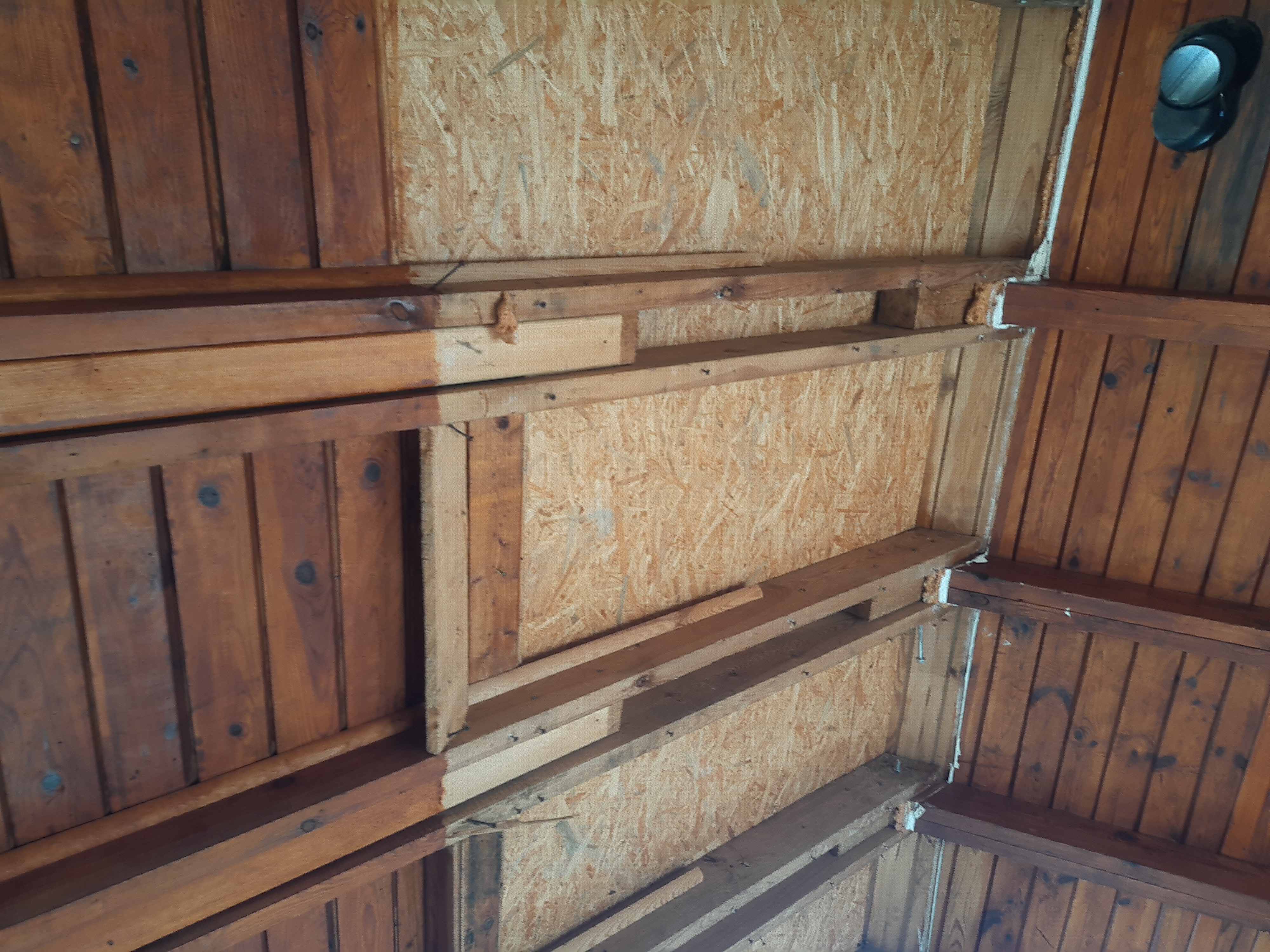

Kolejne zdjęcie dowodzące, że część środkowa złożenia jętek jest tylko wypełnieniem, natomiast listewki trzymają boazerię.

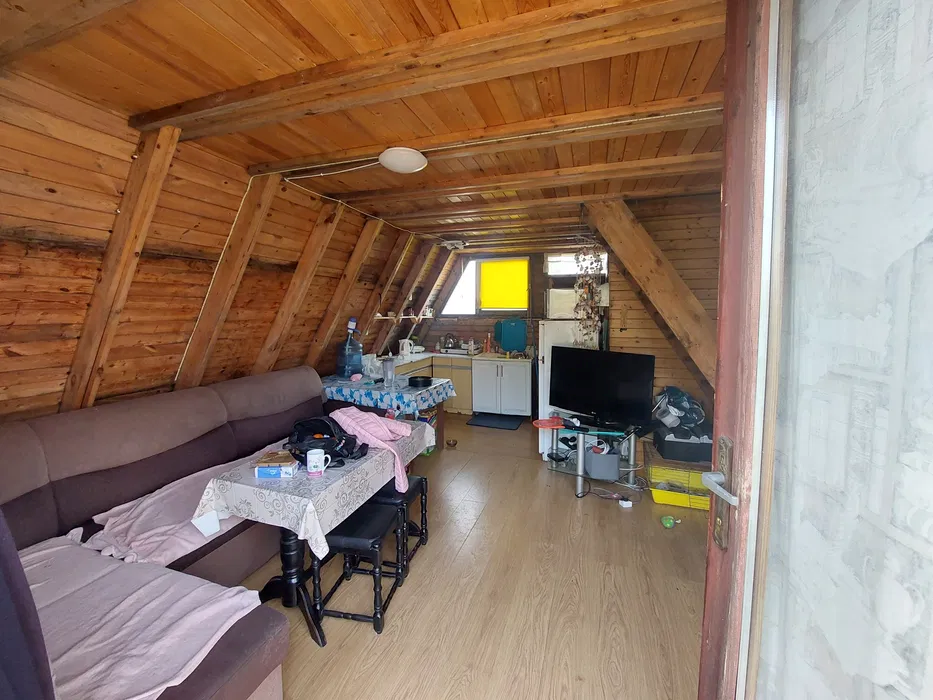

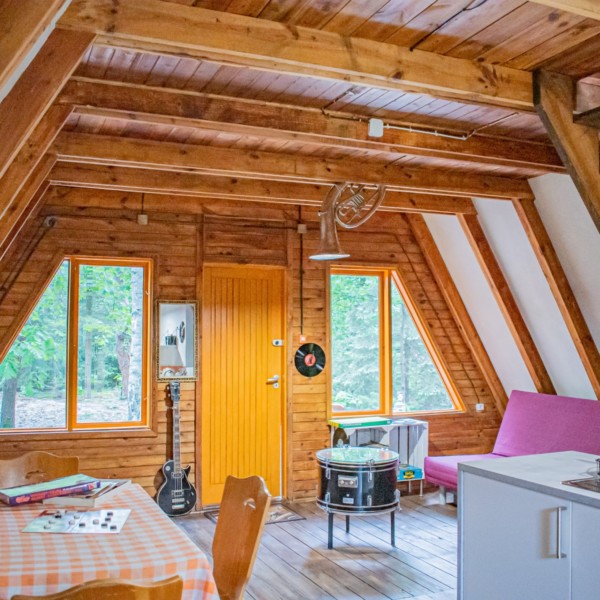

Przykłady złożeń jętek w formie "łódeczek" w różnych wykonaniach.
Źródło H [OLX 7k] – belki stropowe wielokrotne – łódeczki
Źródło G [OLX 8k] – belki stropowe łódeczki
Źródło F [OLX 18k] – belki stropowe podwójne cienkie - czyli bez wypełnienia i bez listewek
Źródło C [Sieraków] – belki stropowe łódeczki
Źródło C [Sieraków] – belki stropowe łódeczki
Źródło S [Trzy Brdy] – podwójne cienkie belki stropowe - czyli bez wypełnienia i bez listewek

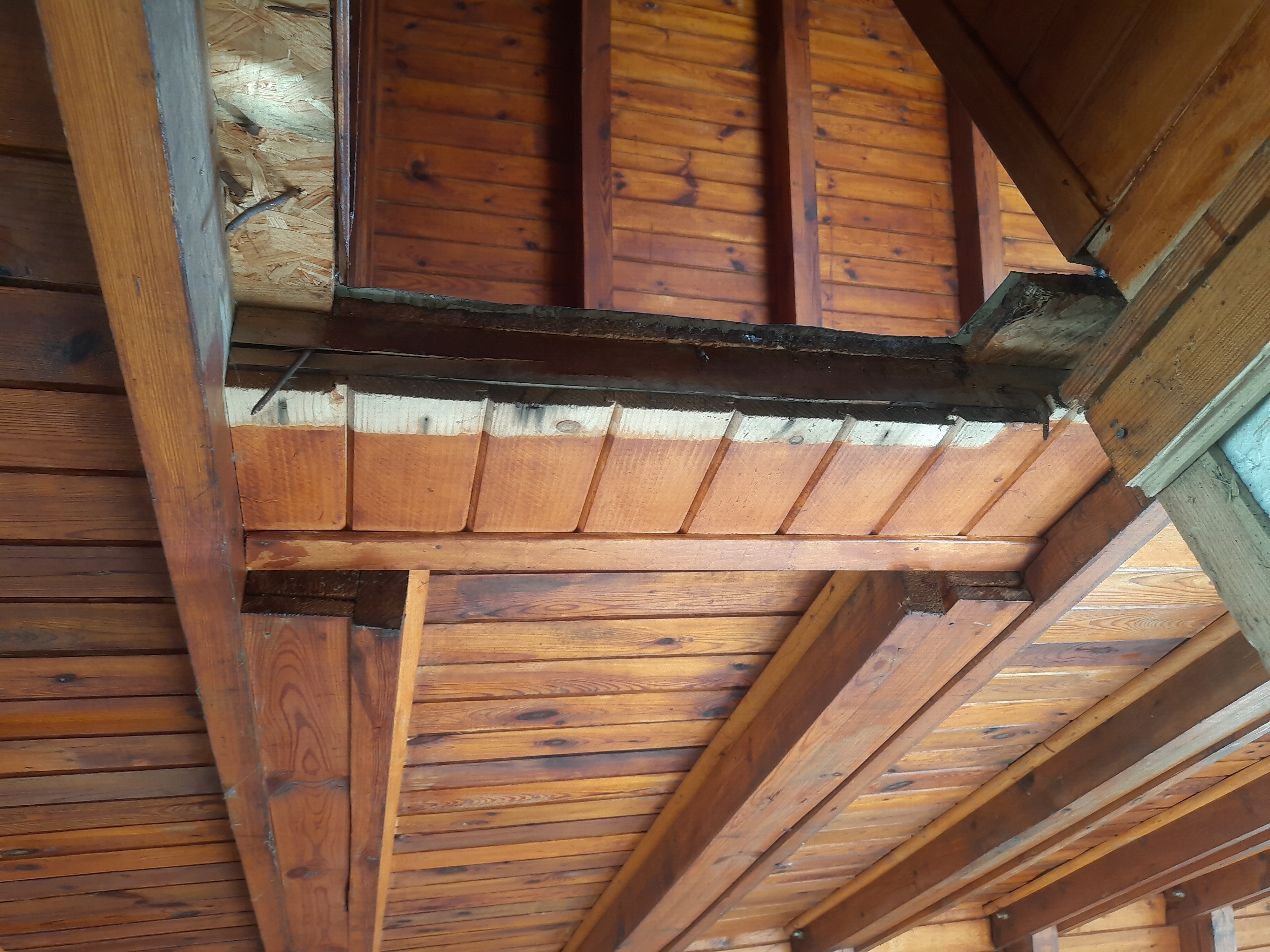

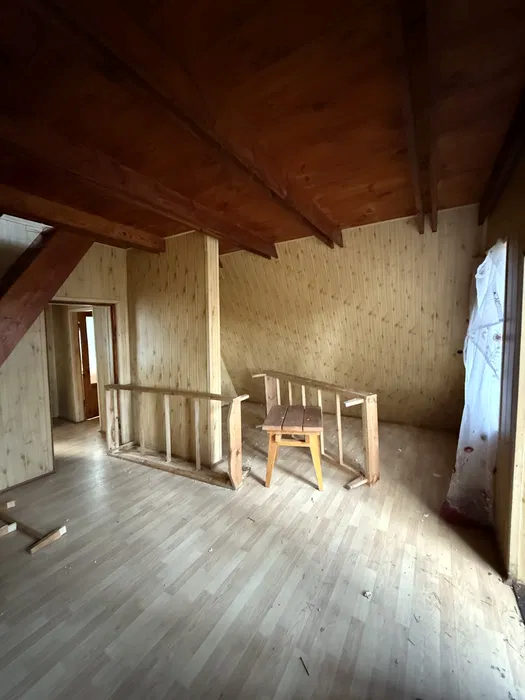

W szczególnych miejscach, takich jak schody czy koniec budynku, pojedyńcze jętki bywają pominięte.

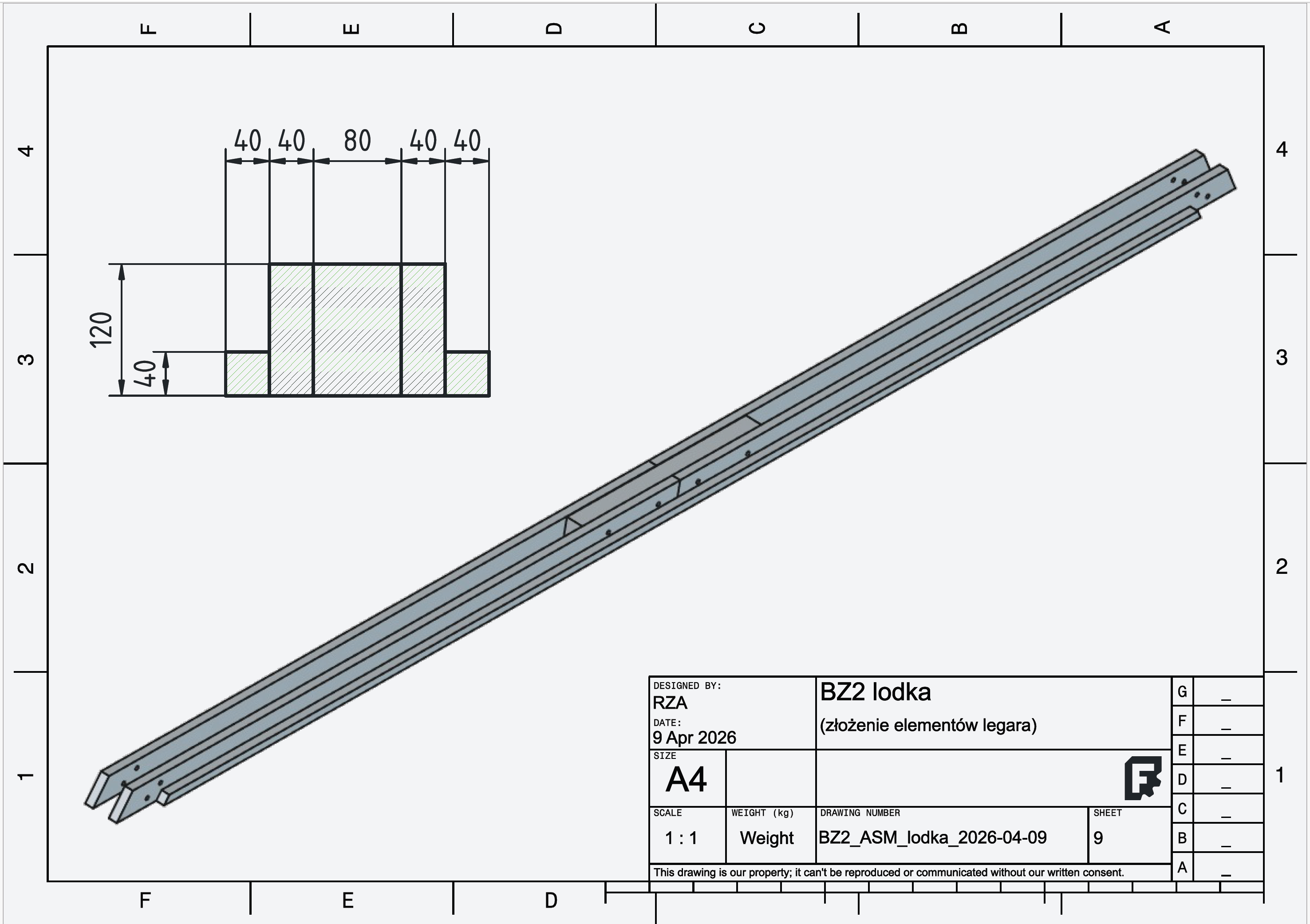

Złożenie legarów
- Legary są podwójne - tak samo jak jętki.
- Obejmują krokwie z obu stron.
- Legary opierają się na podłużnych krawędziach budynku (w miejscu gdzie dach schodzi do ziemi) oraz na osi podłużnej budynku.
- Opierają się na betonowych lub drewnianych podstawach - patrz część "fundanent".
- W miejscu podparcia środkowego są dodatkowo łączone (czyli na jeden "trójkąt"/"kozioł" przypadają 4 legary).
- Legary są łączone "legarkami", czyli odpowiednikami wypełnień w jętkach.
- Legary (podobnie jak jętki) również posiadają listewki. Służą do podtrzymywania płyty na ewentualne ocieplenie podłogi.

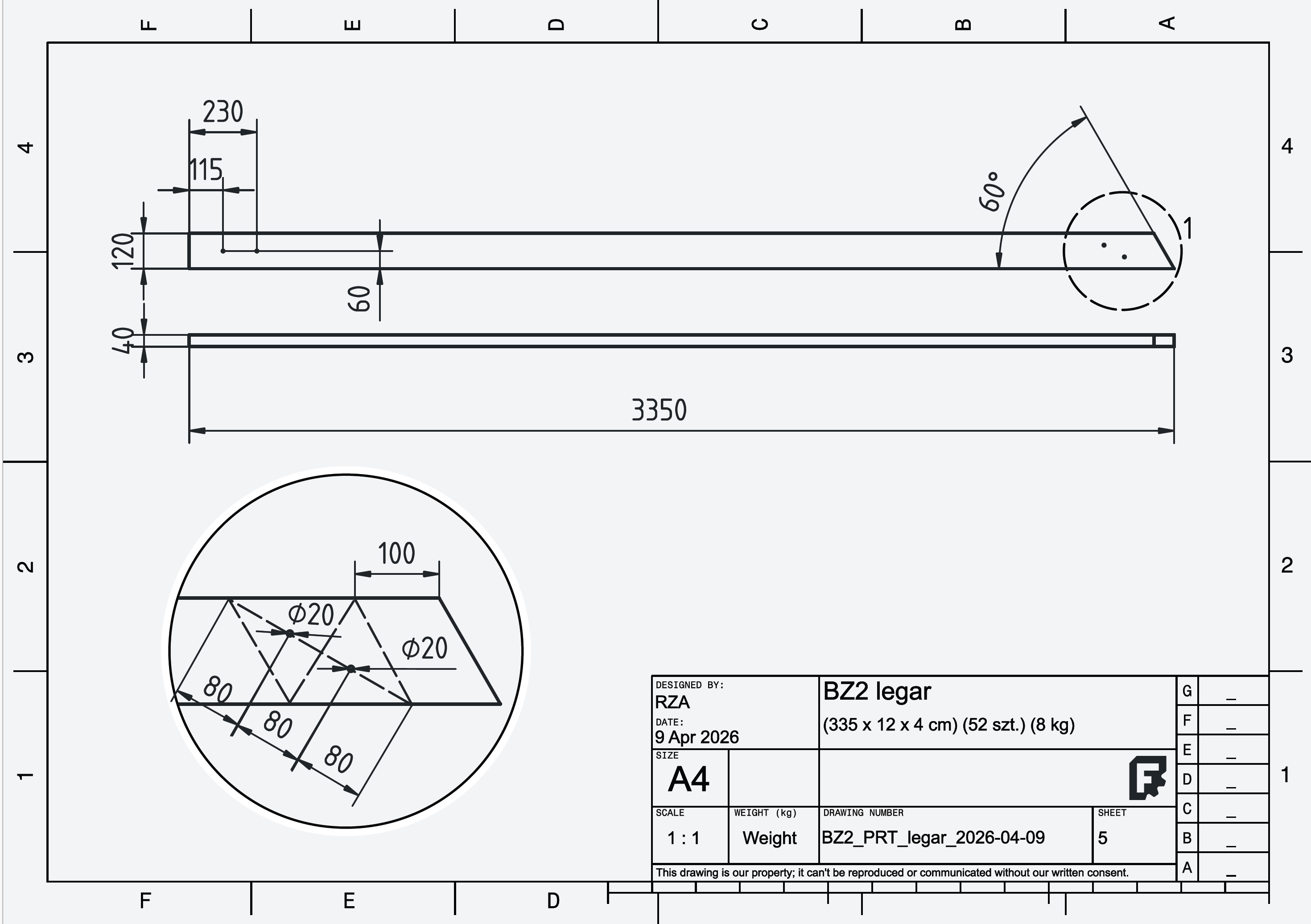

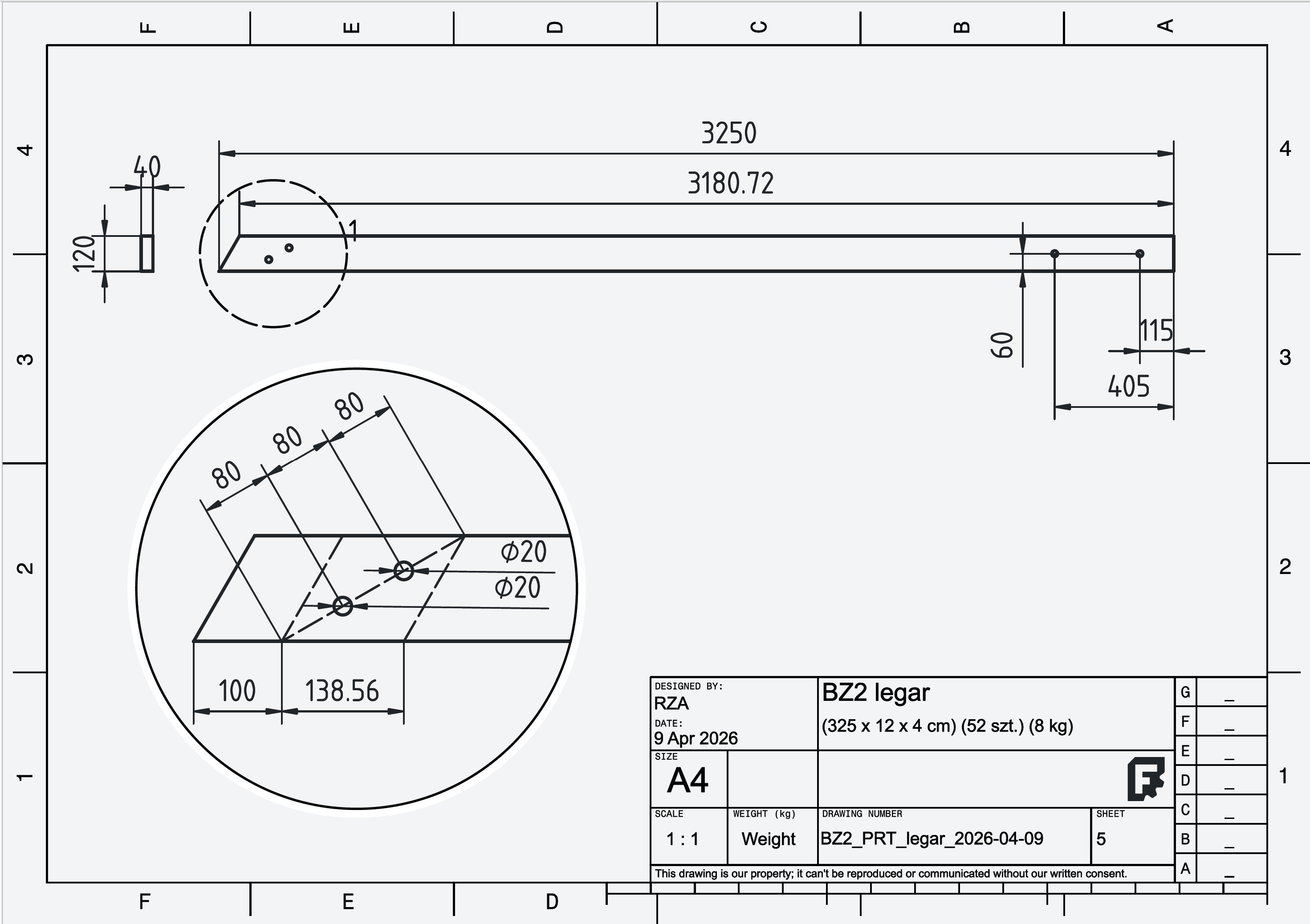

Legar

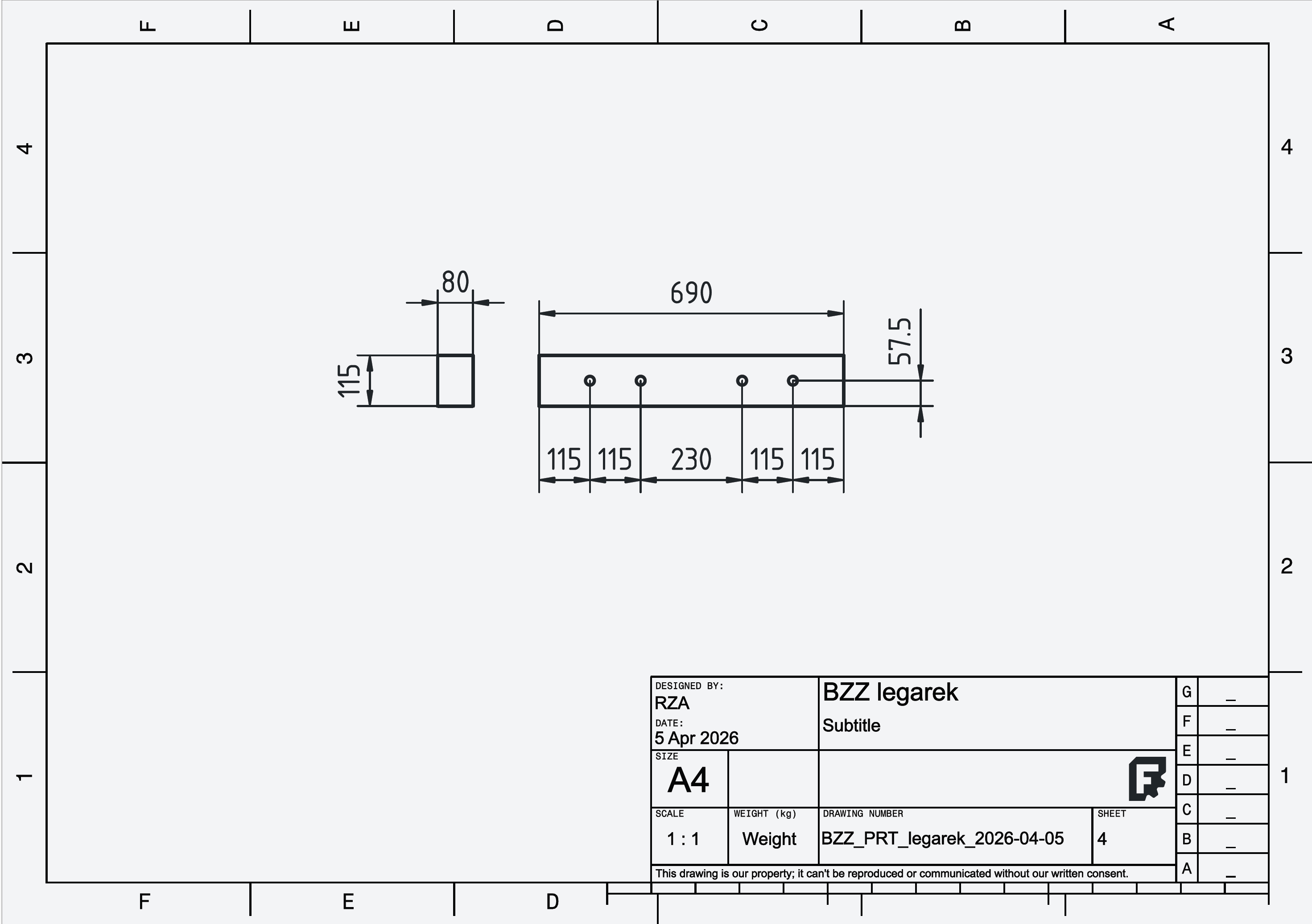

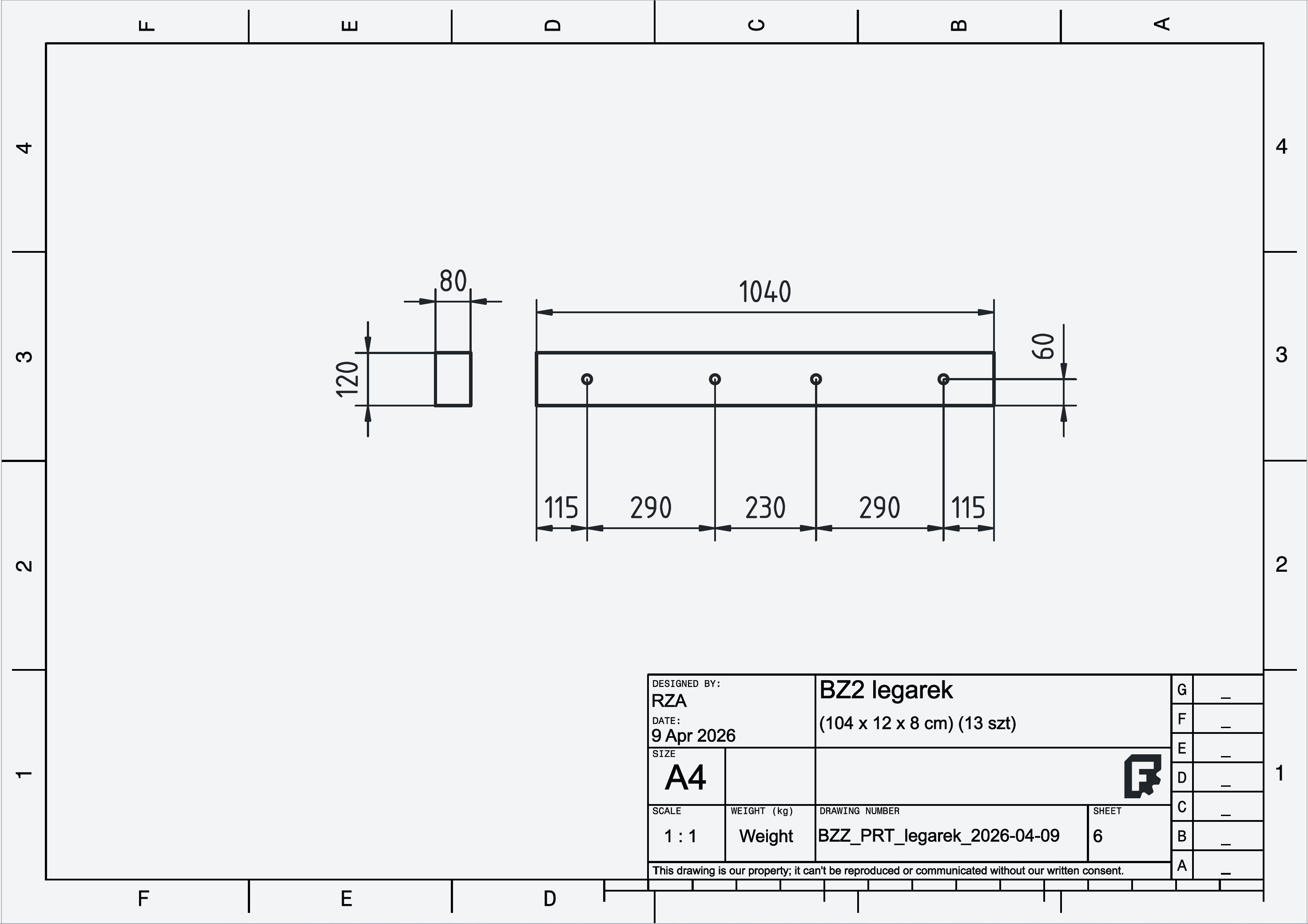

Legarek (wypełnienie legara)

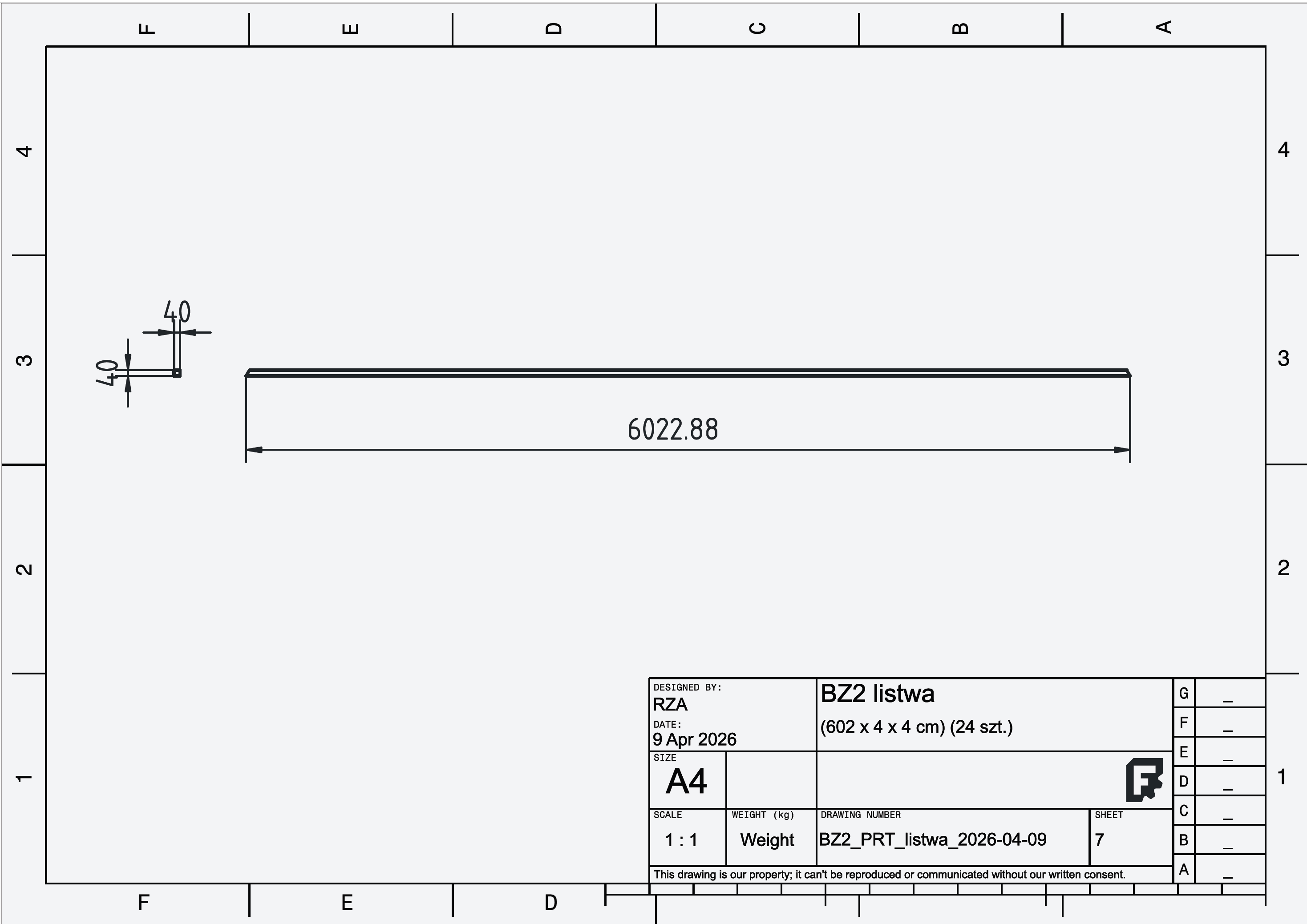

Listwa (legara)

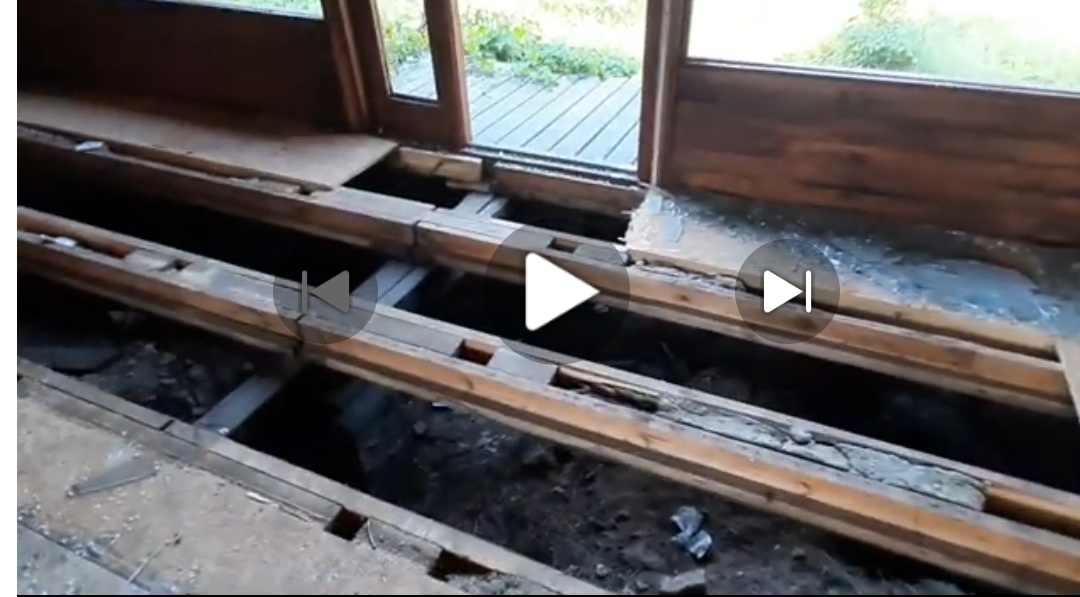

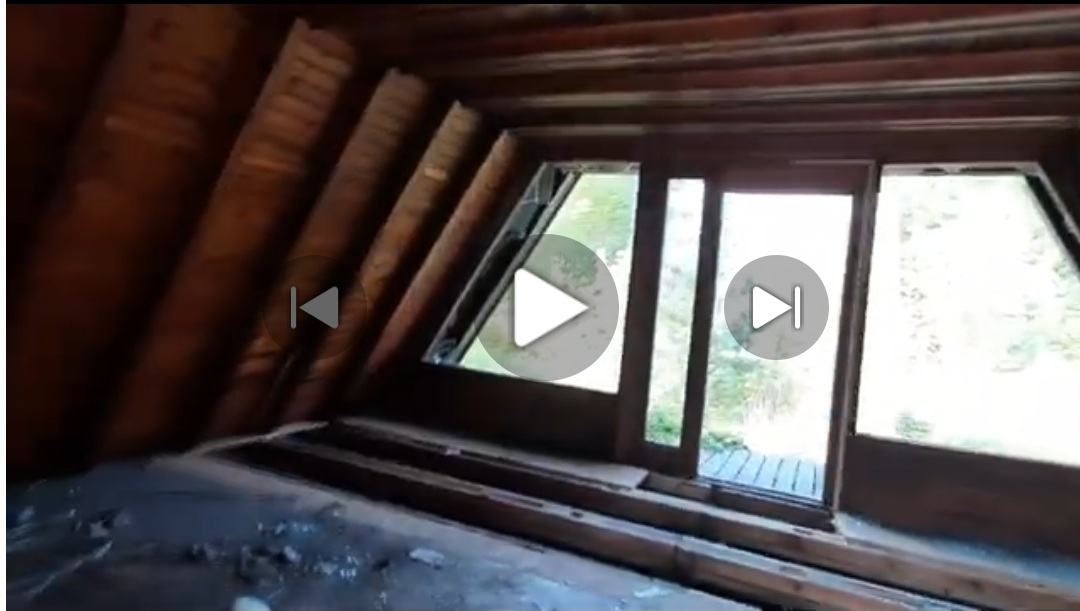

Kadr z nagrania przedstawiającego uszkodzoną Brdę z odsłoniętą konstrukcją legarów.
Uszkodzona Brda pokazuje też jak legary "trafiają" w krokwie tworząc "kozły".

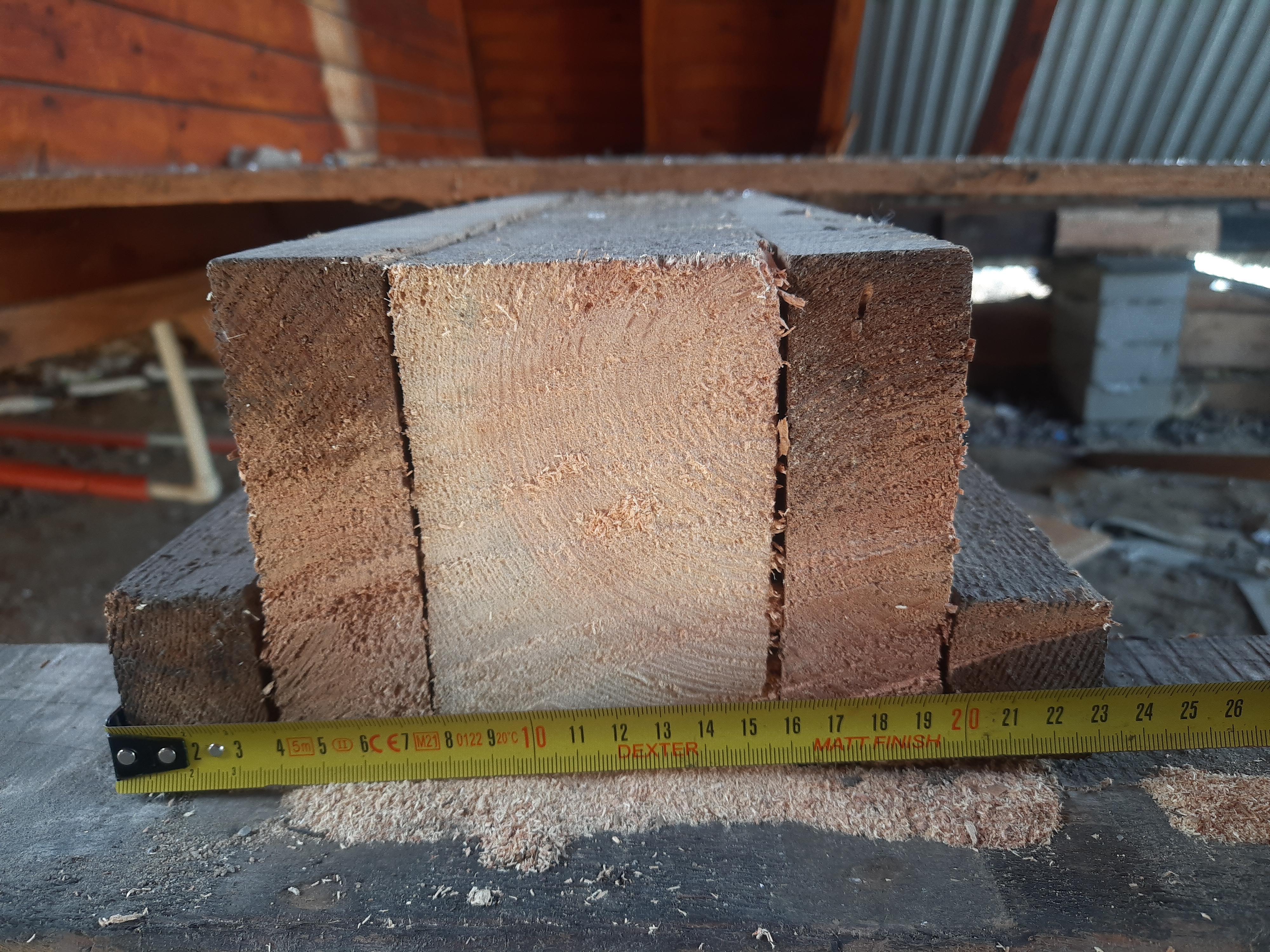

Przekrój (ad verbum) legara z łącznikiem (legarkiem) oraz listwami (legarów) - w miejscu oparcia na środkowej podwalinie.
Legary wystają poza krokwie żeby podtrzymać dach.
Podsumowanie
Lista użytych materiałów
| Nr rys. | Nazwa | Liczba | Długość/Szerokość/Wysokość [cm] | Waga jedn. [kg] | Waga grupy [kg] |
|---|---|---|---|---|---|
| 1 | krokwie | 26 szt. | 630 cm x 8 cm x 12 cm | 33 | 864 |
| 2 | jętki (stropy) | 24 szt. | 348 cm x 4 cm x 12 cm | 9 | 220 |
| 3 | wypełnienia (jętek) | 13 szt. | 316 cm x 8 cm x 8 cm | 11 | 144 |
| 4 | listewki (jętek) | 24 szt. | 339 cm x 4 cm x 4 cm | 3 | 71 |
| 5 | legary | 52 szt. | 325 cm x 4 cm x 12 cm | 8 | 446 |
| 6 | legarki (łączniki) | 13 szt. | 104 cm x 8 cm x 12 cm | 5 | 71 |
| 7 | listwy (legarów) | 24 szt. | 602 cm x 4 cm x 4 cm | 5 | 127 |
| - | SUMA | - | - | - | 1946 |
| - | (podwaliny) | (3 szt.) | (875 cm x 12 cm x 18 cm) | (104) | (312) |
Konstrukcja Daszku ok 2.2 m^3.
Przyjęta wtedy waga sosny: 550 kg/m^3.
